CK6145ZX数控车床(排刀机)(X轴最大行程 800mm Z轴最大行程 280mm)
CK6145ZX数控车床(排刀机)(X轴最大行程 800mm Z轴最大行程 280mm)

CK6145ZX数控车床(排刀机)


技术文件产品型号:CK6145ZX数控车床(排刀机)(X轴最大行程 800mm Z轴最大行程 280mm)

产品名称:46数控车床(排刀机)      品牌:大英新代


    我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com




品名

规格型号

单位

数量

单价(万)

税点17%

备注

46数控车床(排刀机)

CK6145ZX数控车床(排刀机)























付款方式:

交货时间:

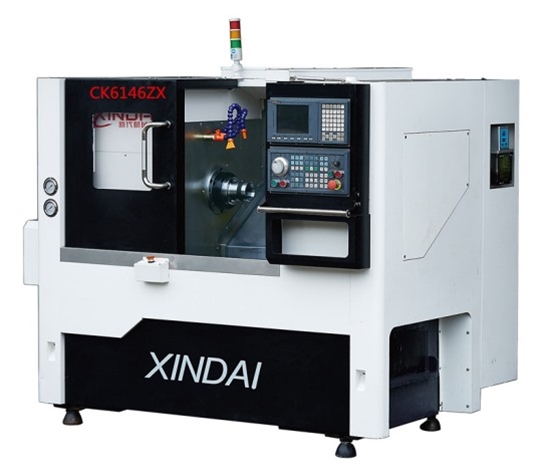

46数控车床(排刀机) 结构图       46数控车床(排刀机) 结构图       46数控车床(排刀机) 生产样品图

.

一、基本配置

序号

规格型号

数量

 价格(单价)

价格(计价)

合计



1



CK6145ZX X行程800mm)

 1









2



选配)8寸卡盘(品牌:千岛/铨鑫)

 1









主 要 配 置

1

机床控制器:

台湾新代6TA-E

2

X轴驱动器及电机:

台湾新代驱动、电机(带刹车1.7KW)

3

Z轴驱动器及电机:

台湾新代驱动、电机(不带刹车1.7KW)

4

主轴伺服驱动器:

阿尔法伺服驱动5.5KW

5

主轴伺服电机:

阿尔法伺服电机5.5KW

6

丝杆:

台湾上银或者银泰P4

7

导轨:

台湾上银或者银泰P4

8

主轴:

通福主轴(进口轴承)

9

机架材质:

铸件连体床身

              標 準 配 置 STAND CONFIGURATION

1

自动润滑系统

2

液压夹紧系统

3

三色LED 指示灯

4

冷却系統

5

工作照明灯

6

拉杆、锁套个一件

7

夹头2个、延长杆2条、刀架标配6个(2个镗孔、4个排刀)

8

内六角扳手和说明书个一套

9



其他要求





二、价格

总价

RMB:

大写



备注: 含增值税○     不含税●

交期

定货期为15-25个工作日货到贵公司(如有特别要求签合同时要特别说明)

付款方式

预付定金50%,发货前付40%,货到后安装调试无误付10%一个星期内付清.(如有特别要求签合同时要特别说明)

售后服务

 保修壹年(提供电话支持和免费上门维修维护;免费提供配件和更换配件)

终身维护

 终身维护(一年后提供电话支持,如果上门服务更换配件;只收材料费和人工费用)。

其他



三、运输及准备事项

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。

3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、电缆线等必备物品。

四、主要技术参数指标

导轨滑动方式

直线导轨

价格范围

X轴最大行程

800mm

Y轴最大行程

Z轴最大行程

280mm

最大回转直径

380mm

刀台回转直径

99mm

移动速度

X轴G00速度

24M/MIN

Y轴G00速度



Z轴G00速度

24M/MIN

主轴

型号

A2-5

主轴通孔

56

主轴最高转速

4000r/m

最大通过棒料

45mm

刀架

排刀方式

排刀

刀柄型号

排刀16*16  镗孔20

机床重量

设备净重(T)

2.6T

机床尺寸

长*宽*高(mm)

1900*1550*1780









五、机床特点

1、该机床整体铸件床身,床身床脚采用树脂砂铸造,实效处理,采用超音频淬火。结构稳定,刚性可靠。

2、该机床内防护为整体移动内防护,比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨,更好防护了电器设备。不仅有利的机床的保养和清理工作,更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置,大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入。



 技术服务要求:

1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。

2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。

4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。

5、保修期满后服务:保修期满后,卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。

、验收:

1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。

八、其他事项:

其他未写明事项由买卖双方协商处理。
