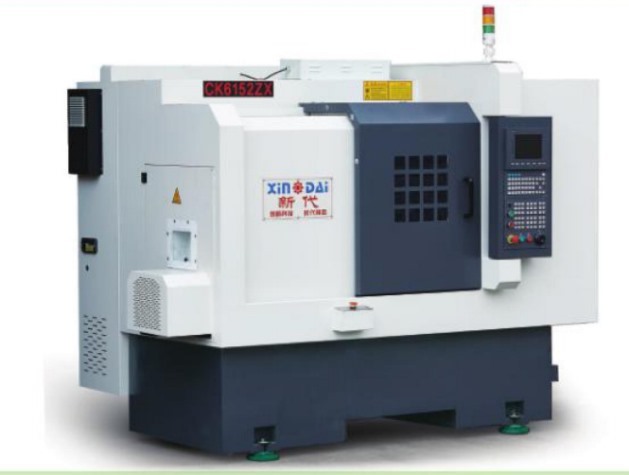

CK6152 数控车床(排刀机)(X轴最大行程 900mm Z轴最大行程370mm)
CK6152  数控车床(排刀机)(X轴最大行程 900mm Z轴最大行程370mm)
CK6152大通孔系列数控车床(排刀机)

CK6152 数控车床(排刀机)配置及参数协议/ (标准型52排刀式数控车床)技术文件


产品型号:CK6152  数控车床(排刀机)(X轴最大行程 900mm Z轴最大行程370mm)

产品名称:52数控车床(排刀机)   品牌: 大英新代


    我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com



品名

规格型号

单位

数量

单价(万)

税点(17%)

备注

52数控车床(排刀机)

CK6152数控车床(排刀机)






















付款方式:

交货时间:



CK6152 数控车床(排刀机)结构图     CK6152 数控车床(排刀机)结构图    CK6152 数控车床(排刀机)结构图

一、基本配置:

买方:



报价日期:



序号

规格型号

CK6152ZX

数量

1台

单价




主 要 配 置

1

机床控制器:

台湾新代6TA-E(总线绝对值)



(可选)

机床控制器:

新代 21TA (总线绝对值)台湾  增加费用:4000元

2

X轴驱动器及电机:

X轴伺服电机1.7W(带刹车)

3

Z轴驱动器及电机:

Z轴伺服电机1.7KW(不带刹车)

4

主轴驱动器:

阿尔法驱动器(7.5KW)

5

主轴电机:

阿尔法伺服电机(7.5KW)

6

丝杆:

台湾上银或银泰滚珠丝杆(x32  z32)

7

导轨:

台湾上银或银泰滚珠导轨(30)

8

丝杆轴承

日本NSK 轴承

9

主轴:

台湾通福套筒主轴

(买家指定)

主轴:

 台湾普森/健椿A2-6    增加费用:5000元

10

机架材质:

铸件连体床身

11

外罩钣金














              標 準 配 置 STAND CONFIGURATION

1

自动润滑系统(昱普润滑油泵)

2

液压夹紧系统(格耀液压站总成)

3

三色LED 指示灯(HNDT)

4

冷却系統(广东精匠)

5

工作照明灯(LED)

6

锁套、拉杆一套

7

延长杆2条、刀架标配4个(4个镗孔、4个排刀)

8

内六角扳手和说明书个一套

9



 二、价格

总价

RMB:¥14.8万(含税)/

大写

圆整

备注:    含税

交期

定货期为25-35个工作日货到贵公司(如有特别要求签合同时要特别说明)

付款方式

预付定金30%,货到后安装调试无误付30%货款, 余款6个月内等额支付(每个月必须技付,中间不能间断)(如有特别要求签合同时要特别说明)

其他

以上报价:以客户指定要求报价;如果材料、要求变更,需重新报价与议价。

三、主要技术参数指标:

导轨滑动方式

直线导轨

加工范围

X轴最大行程

900mm

Y轴最大行程

/

Z轴最大行程

370mm

最大回转直径

ф440mm

最大切削长度

300mm

最大功削直径

ф420

顶针间最大加工长度

移动速度

X轴G00速度

24M/MIN

Y轴G00速度



Z轴G00速度

24M/MIN

主轴

型号

A2-6

主轴通孔

62

主轴最高转速

3000r/m

最大通过棒料

52mm

筒夹及回转油缸规格

6寸

刀架形式

床身结构形式

整体斜床

装刀方式

刀塔

刀柄型号

排刀25*25  镗孔32

机床重量

设备净重(T)

约3T

机床尺寸

长*宽*高(mm)

2300*1450*1750

尾顶

行程



大英新代数控车床检验数据

序号

检验项目

验收结果

允许值

备注

1

加工精度

X轴

±0.005

±0.01



Y轴



±0.01



Z轴

±0.005

±0.01



2

重复定位精度

X轴

±0.002

±0.005



Y轴



±0.005



Z轴

±0.002

±0.005



3

加工精度

±0.005

±0.015



4

加工工件圆度

0.004

±0.005



5

加工工件平面度

0.02

0.02



6

加工工件的表面粗糙度

1.2

1.6



7

加工锥度(100MM

0.01

0.02



8

主轴跳动

0.004

0.007























结论:





四、运输及准备事项:

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。

3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、电缆线等必备物品。

五、机床特点:

1、该机床整体铸件床身,床身床脚采用树脂砂铸造,实效处理,采用超音频淬火。结构稳定,刚性可靠。

2、该机床内防护为整体移动内防护,比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨,更好防护了电器设备。不仅有利的机床的保养和清理工作,更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置,大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入。

         5、机床控制系统和伺服均采用总线绝对值,开机不用回零点。

 技术服务要求

1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。

2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。

4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。

5、保修期满后服务:保修期满后,卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。

、验收:

1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。

八、机床工作环境

1、电压:~380V±10%

2、频率: 50±1HZ

3、环境温度:5~40°C

4、相对湿度:<90%

5、最大功率15KW

九、其他事项:



其他未写明事项由买卖双方协商处理。
