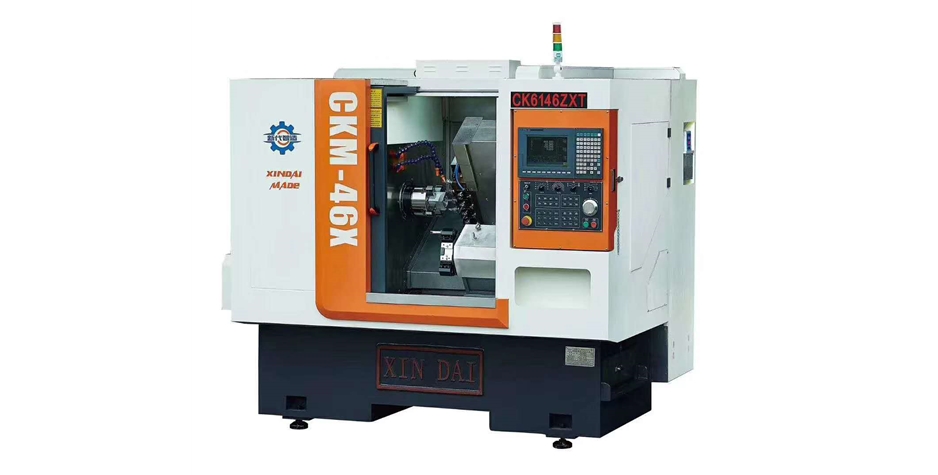

CKM46X车铣复合数控机床/CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔机)
CKM46X车铣复合数控机床/CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔机)
CKM46X车铣复合数控机床


CKM46X车铣复合数控机床/CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔机) 技术文件

产品型号:CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔机)

产品名称:46车铣复合数控车床     品牌:大英新代



   我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com


品名

规格型号

单位

数量

单价(万)

税点(17%)

备注

CKM46X车铣复

数控车床



CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔)









付款方式:

交货时间:

CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔) CK6146ZXT数控车床(车铣复合机—4侧+4端+Y轴+刀塔)



















报价及说明

一、基本配置

序号

规格型号

CK6146ZXT

数量

 壹台

备注



主 要 配 置

序号

名称

品牌

型号

产地

1

机床控制器:

新代

21TB(总线绝对值)

台湾

2

X轴驱动器及电机:

新代

4KW驱动器1.7KW电机(带刹车)

台湾

3

Z轴驱动器及电机:

新代

4KW驱动器1.7KW电机

台湾

4

主轴驱动器:

新代

驱动器(11KW)

台湾

5

主轴电机:

新代

包套电机(7.5KW)

台湾

6

刀塔

8工位伺服刀塔

NAIFENG或者SWIFT

台湾

7

动力头

恒伍

齿轮传动1拖8 ER20

大陆

8

丝杆:

上银或者银泰

R35-10T5-1FDDC-0.008

台湾

9

导轨:

上银或者银泰

HSR45LR2SSCOE-II(B)

台湾

10

主轴:

通福

A2-5

台湾

11

机架材质:

竟成

H250

广东

12

润滑系统

昱普

2L自动润滑

广东

13

液压夹紧系统

格耀

台湾配件

广东

14

指示灯

HNDT

三色LED

广东

15

冷却系統

精匠

180W

广东

16

工作照明灯



LED  9W

广东

17

拉杆一条  索套一个

大英新代

46#

广东

18

刀座

NAIFENG或者SWIFT

圆孔刀座3个,方刀座1个,刀架压块8副

大陆

选配配件

1

液压卡盘

台湾铨鑫6寸

价格:4500.00

含税

2

送料机

广东宏达

价格:9000.00

含税

3

排削机

广东乾茂

价格:9000.00

含税





二、价格

总价

见上页

大写



备注:见上页

交期



付款方式



其他



选配配件

1

液压卡盘

台湾铨鑫6寸

价格:4500.00

含税

2

送料机

广东宏达

价格:9000.00

含税

3

排削机

广东乾茂

价格:9000.00

含税





三、主要技术参数指标:



导轨滑动方式

直线导轨

加工范围

X轴最大行程

880mm

Y轴最大行程

130mm

Z轴最大行程

30mm

最大回转直径

400mm

刀台回转直径

130mm

移动速度

X轴G00速度

18M/MIN

Y轴G00速度

5M/MIN

Z轴G00速度

18M/MIN

主轴

型号

A-5

主轴通孔

56mm

主轴最高转速

3000r/m

最大通过棒料

45mm

刀架

排刀方式

刀塔

刀柄型号

排刀20*20  镗孔25

动力头

齿轮传动

端侧面各4个头,ER20

机床重量

设备净重(T)

约3.2 T

机床尺寸

长*宽*高(mm)

约2100*1600*2000

尾顶

















大英新代数控车床检验数据

序号

检验项目

验收结果

允许值

备注

1

加工精度

X轴

±0.005

±0.01



Y轴

±0.005

±0.01



Z轴

±0.005

±0.01



2

重复定位精度

X轴

±0.002

±0.05



Y轴

±0.002

±0.05



Z轴

±0.002

±0.01



3

加工精度

±0.005

±0.015



4

加工工件圆度

0.004

±0.005



5

加工工件平面度

0.02

0.02



6

加工工件的表面粗糙度

1.2

1.6



7

加工锥度(100MM

0.01

0.02



8

主轴跳动

0.004

0.007



9

液压刀塔重复精度



±0.006



10

主轴分度精度

0.5

1°



11

动力头直角度(50mm)

0.005

0.03













结论:

四、运输及准备事项:

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。

3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、电缆线等必备物品。



五、机床特点:

1、该机床整体铸件床身,床身床脚采用树脂砂铸造,实效处理,采用超音频淬火。结构稳定,刚性可靠。

2、该机床内防护为整体移动内防护,比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨,更好防护了电器设备。不仅有利的机床的保养和清理工作,更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置,大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入。

         5、机床控制系统和伺服均采用总线绝对值,开机不用回零点。

 技术服务要求

1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。

2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。

4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。

5、保修期满后服务:保修期满后,卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。

、验收:

1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。

八、机床工作环境

1、电压:~380V±10%

2、频率: 50±1HZ

3、环境温度:5~40°C

4、相对湿度:<90%

5、最大功率15KW

九、其他事项:



其他未写明事项由买卖双方协商处理。
