CKNC-40H/750全无极变速数控车床 (新代系统)
CKNC-40H/750全无极变速数控车床 (新代系统)
CKNC-40H/750全无极变速数控车床 (新代系统)


产品型号:   CKNC-40H/750全无极变速数控车床 (新代系统)(平轨数控车床)

产品名称: 6140-750 平轨数控车床     品牌:大英新代


       我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)  QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com


品名

规格型号

单位

数量

单价(万)

税点(17%)

备注

平轨数控车床

6140-750 平轨数控车床








 付款方式:

    交货时间:





CKNC-40H/750全无极变速数控车床   产品介绍


.





一、 机床外形图

二、 机床简介

三、 机床结构及配置特点

四、 主要技术参数

五、 数控系统主要功能

六、 配置及可选清单

七、 随机附件清单

八、 随机文件清单

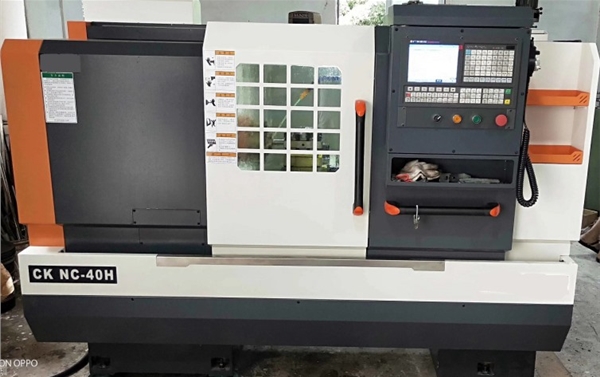

一、 机床外形图



二、 机床简介

CKNC-40H 经济型数控车床是我厂经济型系列数控产品之一,是由伺服电机驱动的两轴简式数控车床。该系列车床其主轴箱采用独立主轴结构,可无级调速, 能够自动完成零件的内外圆柱面、任意圆锥面、圆弧面、端面和公、英制螺纹等加工。具有整机刚性强、精度稳定性好、热稳定性佳、精度保持性好等优良特性。适用于批量大、加工精度高、尺寸一致性要求较高的零件加工。是一种高效率、高精度、高质量、高效益、低成本机床。

机床采用机、电、液一体化结构,整机布局紧凑合理,其高转速、高精度和高刚性,为用户在使用中提供了高效率和高可靠性,关键的外购件都进行招标采购,选用知名厂家的产品,保证机床的精度和可靠性。整机采用封闭式全防护结构,符合人机工程学的原理,宜人性好,便于操作, 有利于安全生产和减少对生产作业环境的污染。

机床配有多点定量自动润滑系统,能有效减少热变形的影响,保证加工精度。

本机床可配备国产 GSK/HNC/KND 数控系统及进口 FANUC/SIEMENS/MITSUBI等数控系统,具有可靠的控制性。

三、机床结构及配置特点

1铸件

本机床铸件均采用优质树脂砂造型、高强度优质铸铁,整体式加大床脚结构而且采用箱形或蜂窝状结构,并布置有足够加强筋板,且经过两次人工时效处理床身导轨表面经淬火处理,硬度达 HRC50,稳定性好,强度高,各项精度稳定可靠,最终使机床得到高刚性和长久稳定的精度。高刚性及高稳定性的床身为整机的高精度提供了有力保证。床鞍、滑板滑动导轨面贴塑处理,使得动、静摩擦系数接近,避免了低速爬行现象的发生。


        2主轴

采用独立式主轴,可全无级调速,。主电机通过皮带将动力传至主轴,消除由于电机振动、发热对零件加工精度的影响。

主轴轴承支撑轴径按轴承内环配磨,主轴箱体孔按轴承外环配镗,确保其配合间隙达到设计要求。先进的主轴结构加上完善的工艺措施,确保主传动系统具有高的刚度和回转精度,高的精度保持性。

3刀架

前置立式四工位电动刀架,或卧式六工位电动刀架。可根据用户需要,配置常州亚兴、沈阳精诚等厂家刀架。

4进给系统

X、Z轴进给采用伺服电机通过弹性联轴器与滚珠丝杠直连。而且滚珠丝杠两端支撑轴承均采用高刚度角接触轴承并进行丝杠预拉伸,因此在滚珠丝杠长期高速转动时,能有效地降低加工精度误差,长时间保持高的加工精度。

5操作站

操作站为集成可随防护门移动,也可固定。进口系统配备集成操作面板,键位设置合理,操作便捷。

6防护

双开门式防护系统,对人员起到有效安全保障,并有效防止冷却液的渗漏,保持环境清洁。并可根据用户需求配置安全门锁。



7润滑

润滑采用定时集中供油润滑系统,整个系统以压力供油,其各处润滑的分配不随温度和粘度的变化而变化,只与节流分配器的流量有关,各润滑点均能得到充分的润滑。

8冷却、排屑系统

机床配备大功率水泵,保证良好的冷却效果。大斜面排屑口有效防止铁屑堆积,采用人工排屑方式

9数控系统

选用 FANUC、SIEMENS、三菱、广州数控、北京凯恩帝、新代等数控系统,控制精度高、可靠性高。有中文支持、人机对话、故障诊断、自动报警并提示等功能。并选用德力西、施耐德等知名品牌电气配套件,确保机床的安全性和可靠性。电路的动力系统均有保险功能以保障人身和设备安全。电路设计符合国家标准,并能满足 CE认证要求。

10.电气系统

机床电气设计符合 GB-5226.1电气标准。充分考虑了电磁兼容性,有效防止干扰等故障源。电磁阀 电源与系统 24V直流电源独立设计,有效保障数控系统运行的安全性。

电路的动力回路,均有过流、短路保护,机床相关动作都有相应的互锁,以保统障设备和人身安全。运行的安全性。

电气元件选用具有 CE认证标志的产品,从而确保机床的安全性、可靠性。产品,布线合理,外围线缆防护充分,从源头提高了整机的可靠性。

电气系统具有自诊断功能,操作及维修人员可根据指示灯及显示器等随时观察到机床各部分的运行状态。

对机床高品质的要求始终贯穿整个生产过程,每一个部件都经过彻底的检查和测试;这些数据对于产品的研发提供了不可缺少的主要部分,通过连续监控和数据收集,云南茗尊科技有限公司不断地优化工程技术、设计和生产制造方法,以确保每台机床的质量。


、主要技术参数

1.基本参数

项目

单位



床身上最大回转直径

mm

Ф410

滑板上最大工件回转直径

mm

Ф210

床身导轨宽度

mm

335

顶尖距

mm

750

有效加工长度(4/6工位)

mm

500

最大盘类车削

mm



X轴行程

mm

230

Z轴行程

mm

750

X/Z快移速度

mm/min

4000/8000

X/Z轴伺服电机扭矩

N.m

5.5/7

主轴转速范围

rpm

2000(全无极)

主轴头形式

type

A4-6

主轴通孔直径

type

Ф58

主轴内孔锥度

type

MT6#

手动卡盘及过孔

mm

Ф250/75

液压三爪卡盘及过孔

mm

35

主轴电机功率

kw

7.5(伺服主电机)

电动刀架形式

type

6工位立式可选项)

刀具规格

mm

25X25

尾座套筒直径/行程

mm

Ф65/150

尾座套筒孔锥度

mm

MT-4#

加工精度



IT6

重复定位精度

mm

X:0.012 Z:0.016

粗糙度

um

Ra<=1.6

包装外形尺寸

m

2500*1500*1700

净重/毛重

t

1.6

1.8


、数控系统主要功能

快速定位可调 0%25%50%100%

直线/圆弧/螺纹插补

最小输入单位 0.001mm

软限位

反向间隙补偿

恒线速切削

刀具半径/长度补偿

/转进给切换

坐标系偏移

用户宏程序



 六 标准配置及可选配置清单

1.标准配置

名称

标准配置

品牌

备注

床脚

整体床脚





主轴头类型

A2-6

国产



数控系统

台湾新代

6TA

(客户指定)增加费用:整套增加¥4000元

数控系统

6TA-E

台湾新代



X/Z轴伺服驱动

2合1

台湾新代



X/Z轴伺服电机

130STM7/130STM10

台湾新代



X/Z轴丝杆联轴器

EK2

玛莎



X轴滚珠丝杆

2505

汉江/博特



Z轴滚珠丝杆

3210

汉江/博特



X轴丝杆轴承

760204

CSC



Z轴丝杆轴承

760205

CSC



自动润滑泵

VERSA-III型3L

沪润



装刀类:

四工位刀架25mm×25mm



(标准配置)

6工位电动刀架

LDB4

常州亚新

(可选项)—签约时确定,加另行计费

主轴电机

7.5KW伺服电机

阿尔法



主轴伺服驱动器



阿尔法



主轴编码器

B-ZXF-1024BM

长春禹衡光学



卡盘

手动250

环球





2.  以下为可选配件(需另行计费用)

名称

标准配置

品牌

备注

数控系统

6TAE

台湾新代

((与广数、凯恩利相比))增加费用:整套增加¥4000元

980TDi

广数GSK

(可选项)—签约时确定

K1000TDi

凯恩帝

(可选项)—签约时确定

液压卡盘部分加装与更改

(手动卡盘部分改为自动卡盘(变更部分说明)

液压卡盘部分加装与更改(含10寸卡盘、10寸中空回转油缸、2个法兰、1个液压站)/液压卡盘(品牌:江苏名卡或铨鑫)

液压卡盘(品牌:江苏名卡、铨鑫)

(客户指定)增加费用:整套增加¥16000元

(加装)排刀板



配件:(加装)排刀板(四工位转动刀座上,需加培装排刀板,可装2个排刀座)

国产

¥1500元/个

中心架1个

配件:中心架(一种¢20-¢120mm/第二种20-¢290mm

国产

2000元/个

跟刀架  1个

配件:跟刀架

国产

1600元/个

活顶针1个

配件:活动顶尖(可以顶住,也可以转动)

国产

280元/个

6工旋转刀塔



四工位换成6工旋转刀塔

国产


6000元/个

主轴通孔直径¢103mm

主轴通孔直径¢103mm(可选项)整套¥18000元

国产

21000元/项个



七、随机附件清单

序号

名称

规格

数量

备注

1

卡盘专用扳手



1件



2

刀架专用扳手



1件



3

内六角扳手



1套

5件套

4

螺丝刀

十字和一字

1套

各一件

5

开口扳手

17/19  22/24

2件

各一件

6

机床垫铁

Ф160

6





、随机文件清单

序号

名称

规格

数量

备注

1

机床检验合格证明书



1



2

机床机械使用说明书



1



3

机床电气使用说明书



1



4

数控系统说明书



1套





本公司随时在进行研究改进工作,因此保有随时更改机床各项技术参数的权力,变更时恕不另行通知。
