CKNC-6150B-1000 机械三档变速数控车床(北京凯恩帝K1100TLI总线系统)
CKNC-6150B-1000 机械三档变速数控车床(北京凯恩帝K1100TLI总线系统)
CKNC-6150B-1000 机械三档变速数控车床(北京凯恩帝K1100TLI总线系统)

产品型号:  CK6150X1000平轨数控车床(北京凯恩帝K1100TLI总线系统)

产品名称: CK6150X1000平轨数控车床       品牌:大英新代


     我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)  QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com





产品型号:  CK6150X1000平轨数控车床(北京凯恩帝K1100TLI总线系统)   配置报价

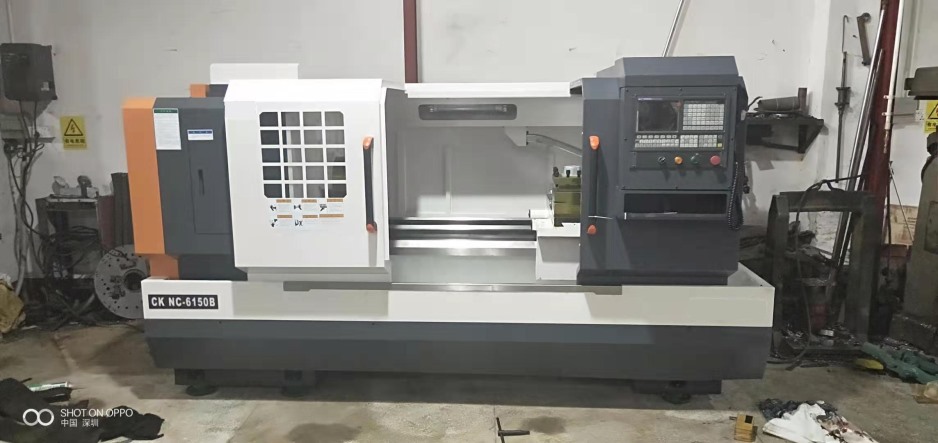

一、 CKNC-6150B床外形图










二、 价格

报价一: 选配(总价)



大写



备注: 含增值税○     不含税●

(备注) 以上报价:标准配置—(北京凯恩帝K1100TLI总线系统手动250 卡盘



交期

定货期为15-25个工作日货到贵公司(如有特别要求签合同时要特别说明)

付款方式

预付定金30%,货到后安装调试无误付70%货款一次性付清。(如有特别要求签合同时要特别说明)

售后服务

 保修壹年(提供电话支持和免费上门维修维护;免费提供配件和更换配件)

终身维护

 终身维护(一年后提供电话支持,如果上门服务更换配件;只收材料费和人工费用)。

其他

以上报价:以客户指定要求报价;如果材料、要求变更,需重新报价与议价。

三、运输及准备事项

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。

3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、齿轮油、电缆线等

四.主要技术参数指标

1、基本参数

项目

单位



床身上最大回转直径

mm

Ф500

滑板上最大工件回转直径

mm

Ф290

床身导轨宽度

mm

390

两顶尖距

mm

1000

有效加工长度(4/6工位)

mm

850

最大盘类车削

mm

380

X轴行程

mm

290

Z轴行程

mm

1000

X/Z快移速度

mm/min

4000/8000

X/Z轴伺服电机扭矩

N.m

7/10

主轴转速范围

rpm

L:45-180 M:180-750 H:600-1600

主轴头形式

type

A2-8

主轴通孔直径

type

Ф82

主轴内孔锥度

type

公制90 1:20

手动卡盘及过孔

mm

Ф250/80

液压三爪卡盘及过孔

mm

60

主轴电机功率

kw

7.5

电动刀架形式

type

4工位立式

刀具规格

mm

25X25

尾座套筒直径/行程

mm

Ф75/150

尾座套筒孔锥度

mm

MT-#5

加工精度



IT6

重复定位精度

mm

X:0.012 Z:0.016

粗糙度

um

Ra<=1.6

包装外形尺寸

m

2700*1700*1850

净重/毛重

t

2.6

2.8

五 1)标准配置

名称

标准配置

品牌

备注

床脚

分体





主轴头类型

A2-8

国产



控 制 器:

(厂家标准配置)北京凯恩帝K1100TLI总线系统

中国

配套输入输出板及5米电缆线

X轴伺服驱动

7.5 N.m驱动电机

北京凯恩帝



Z轴伺服电机

9.6N.m驱动电机

北京凯恩帝



X/Z轴丝杆联轴器

EK2

玛莎



X轴滚珠丝杆

2505

汉江/博特



Z轴滚珠丝杆

4010

汉江/博特



X轴丝杆轴承

760204

CSC



Z轴丝杆轴承

760307

CSC



自动润滑泵

VERSA-III型3L

沪润



四工位电动刀架

LDB4

常州亚新



X轴伺服驱动

7.5 N.m驱动电机

北京凯恩帝



主轴编码器

B-ZXF-1024BM

长春禹衡光学



卡盘

手动250

环球

(厂家标准配置)

2)标准配置

              標 準 配 置 STAND CONFIGURATION

1

自動潤滑系統

2

工作結束警示燈

3

高灵敏度手輪

4

冷却系統

5

工作燈照明

6

手动250卡盘

7

跟刀架

8

内六角扳手和说明书


       六、选项配置——需另行计费

名称

标准配置

品牌

备注

数控系统

台湾新代

6TA

(客户指定)增加费用:整套增加¥5000元

液压卡盘部分加装与更改



液压卡盘部分加装与更改(含10寸卡盘、10寸中空回转油缸、2个法兰、1个液压站)

液压卡盘(品牌:江苏名卡)

(客户指定)增加费用:整套增加¥18000元

中心架1个

配件:中心架(一种¢20-¢120mm/第二种20-¢290mm

国产

2000元/个

跟刀架  1个

配件:跟刀架

国产

1600元/个

活顶针1个

配件:活动顶尖(可以顶住,也可以转动)

国产

280元/个

排刀板



配件:(需加装排刀板,可装2个排刀座)

国产

¥1500元/个

6工旋转刀塔



四工位换成6工旋转刀塔

国产


6000元/个

主轴通孔直径¢103mm

主轴通孔直径¢103mm(可选项)整套¥18000元

国产

21000元/项个

七、随机附件清单

序号

名称

规格

数量

备注

1

卡盘专用扳手



1件



2

刀架专用扳手



1件



3

内六角扳手



1套

5件

4

螺丝刀

十字和一字

1套

各一件

5

开口扳手

17/19  22/24

2件

各一件

6

机床垫铁

Ф160

6





八、随机文件清单

序号

名称

规格

数量

备注

1

机床检验合格证明书



1



2

机床机械使用说明书



1



3

机床电气使用说明书



1



4

数控系统说明书



1套



本公司随时在进行研究改进工作,因此保有随时更改机床各项技术参数的权力,变更时恕不另行通知。谢谢!

. 技术服务要求

a) 安装调试:卖方负责在买方现场免费安装、调试设备,并对操作维修人员现场进行免费培训。

b) 技术支持:卖方提供有效的技术支持,可根据需方加工产品特性,进行加工程序优化及机床参数调整。为需方加工产品所用夹具、治具在设计应用方面,提供支持。

c) 保修期限:机床验收后,机床提供12个月免费保修,保修期内免费提供零件及服务,且服务及时有效。

d) 服务时间承诺:卖方在接到机床故障报修24个小时内,售后服务人员到达现场处理。

e) 保修期满后的技术支持:保修期满后,卖方提供免费技术咨询服务。

f) 保修期满后的备件供应保修期满后,卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本价向买方提供。

.验收标准及验收程序

1. 验收标准:按技术要求及参数,要求进行。

2. 验收程序:

2.1 在卖方工厂调试完毕,买方可进行预验收,检验几何精度和定位精度并加工标准试件,实现加工精度和加工范围,检验合格后双方签字生效方可发货。

2.2 在买方工厂安装、调试完备进行最终验收,按国标(GB/T18400.2-2010)和技术协议内容检验设备几何和位置精度并加工标准试件,检验所加工产品精度,检验合格后,双方签字生效。

2.3 检验结果,以终验收为准。

     十一、交货及验收

7.1客户可到本工厂进行机器验收(费用由买方自行负责).

7.2货物验收地点为:供方工厂。供方运送货物到需方指定地点时,需方应签章确认《货物运输协议书》,否则,供方有权拒绝交货,并视为需方违约,交货时间以货运单上签写的日期为准,需方应按本合同规定的时间支付货款。若有质量异议应在收到货物后七日内书面向供方提出,否则视为质量合格。

    十二、售后服务

8.1 自货物交付之日起,壹年内承担因产品本身质量问题的保修责。

8.2 若为使用单位,使用不当或改装后所造成之非自然损坏,不在以上保固范围内,用户必须支付维修成本。

8.3超过保修期后,公司也将不定期的安排人员前往质量跟踪。如需更换零件原则上收取成本费用。

8.4备品备件:我公司常年为用户提供备品备件,我们在公司设有常用备件库,可以在24小时内提供常用备件。个别特殊备件将在48小时内运到本公司,并送至需方工厂。即使是需方误操作产生的故障我们也本着一贯服务宗旨:先解决问题,然后再协商其它问题的原则。

8.5应急响应:我们本着一切服务从于用户的思想,全方位为用户服务,我们为用户提供的不仅仅是无力产品,更重要的是服务和企业文化是交流,我们承诺在接到用户通知后2小时做出答复,维修人员24h到达现场,并解决问题。
