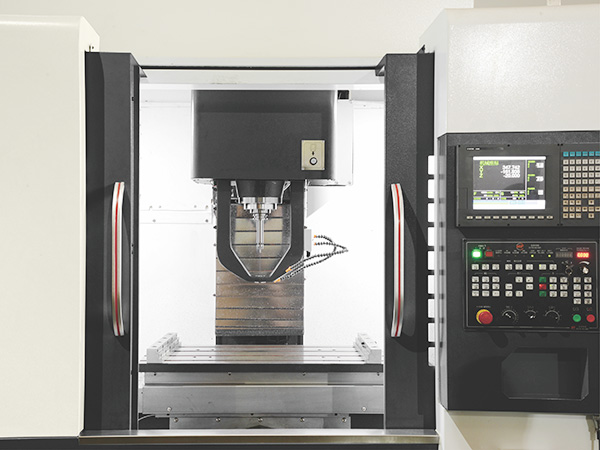

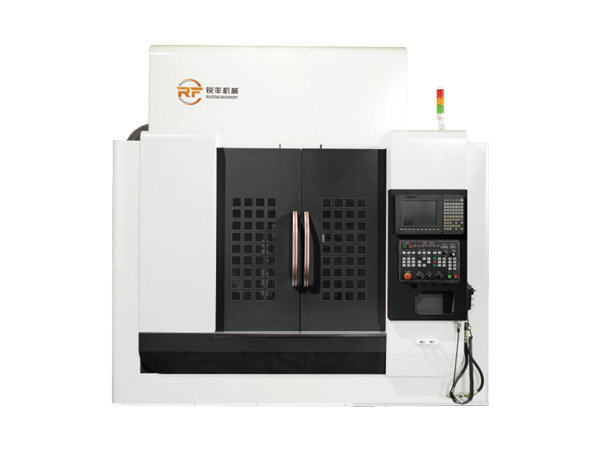

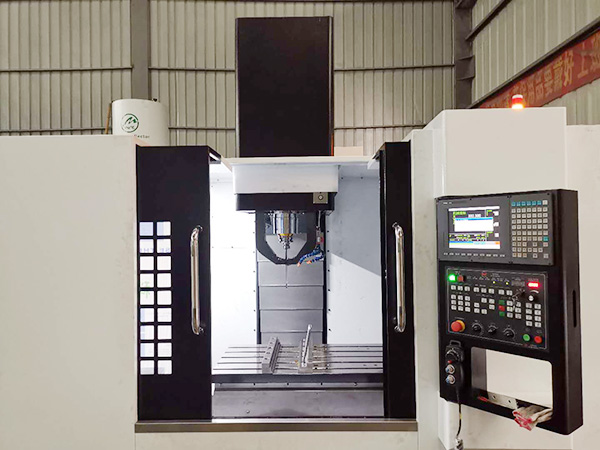

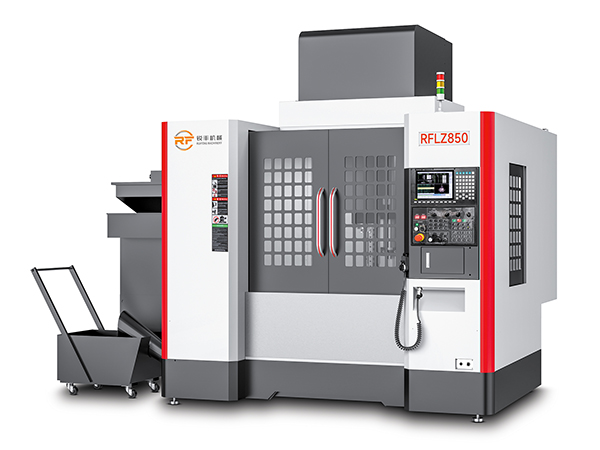

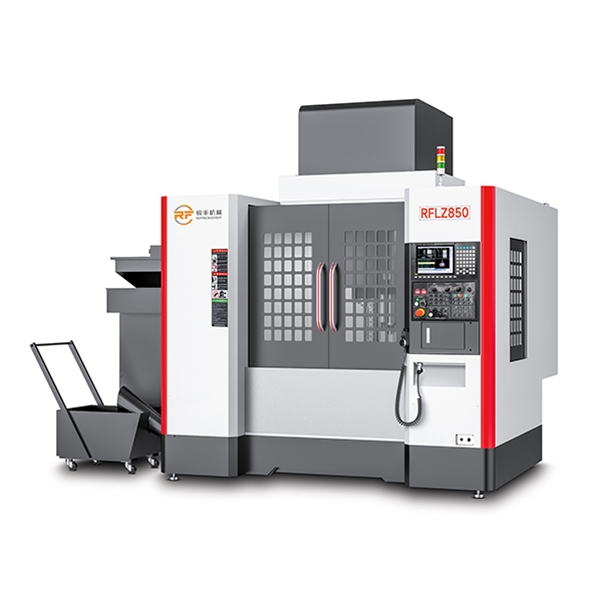

数控立式深孔钻 ( 型号：RFLZ650 RFLZ850 RFLZ1165)
二、 产品详情

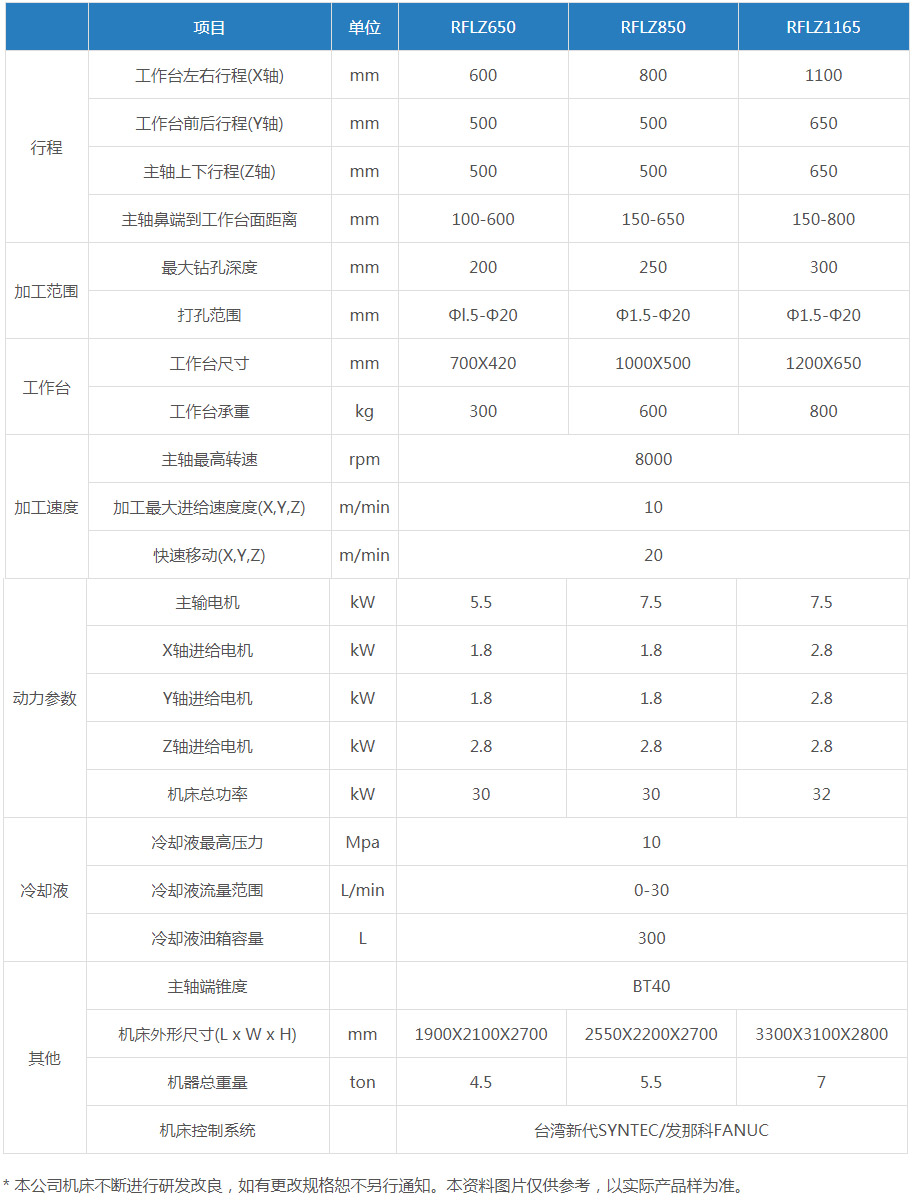

三、 技术参数
以下是OFFICE 版本的文档（请下载使用）
| 数控⽴式深孔钻 CNC VERTICAL DEEP | |||||
| 技术参数/TECHNICAL PARAMETERS | |||||
| CNCVERTICALDEEP | |||||
| 项⽬ | 单 位 | RFLZ650 | RFLZ850 | RFLZ1165 | |
| ⾏程 | ⼯作台左右⾏程(X轴) | mm | 600 | 800 | 1100 |
| ⼯作台前后⾏程(Y轴) | mm | 500 | 500 | 650 | |
| 主轴上下⾏程(Z轴) | mm | 500 | 500 | 650 | |
| 主轴⿐端到⼯作台⾯距离 | mm | 100-600 | 150-650 | 150-800 | |
| 加⼯范围 | 最⼤钻孔深度 | mm | 200 | 220 | 280 |
| 打孔范围 | mm | Ф1-Ф12 | Ф1.5-Ф16 | Ф1.5-Ф20 | |
| ⼯作台 | ⼯作台尺⼨ | mm | 700X420 | 1000X500 | 1200X650 |
| ⼯作台承重 | kg | 300 | 600 | 800 | |
| 加⼯速度 | 主轴最⾼转速 | rpm | 8000 | 8000 | 8000 |
| 加⼯最⼤进给速度(X,Y,Z) | m/min | 10 | 10 | 10 | |
| 快速移动(X,Y,Z) | m/min | 20 | 20 | 20 | |
| 动⼒参数 | 主轴电机 | kW | 5.5 | 7.5 | 7.5 |
| X轴进给电机 | kW | 1.8 | 1.8 | 2.8 | |
| Y轴进给电机 | kW | 1.8 | 1.8 | 2.8 | |
| Z轴进给电机 | kW | 2.8 | 2.8 | 2.8 | |
| 机床总功率 | kW | 30 | 30 | 32 | |
| 冷却液 | 冷却液最⾼压⼒ | Mpa | 10 | 10 | 10 |
| 冷却液流量范围 | L/min | 0-30 | 0-30 | 0-30 | |
| 冷却液油箱容量 | L | 300 | 300 | 300 | |
| 其他 | 主轴端锥度 | BT40 | |||
| 机床总重量 | T | 4.5 | 5.5 | 7 | |
| 机床外形尺⼨(L×W×H) | mm | 1900×2100X2700 | 2550X2200X2700 | 3300X3100X2800 | |
| 机床控制系统 | 台湾新代SYNTEC/发那科FANUC | ||||
| 产品特点： | |||||
| 数控⽴式深孔钻床是⼀种以深孔钻削为主的专⽤机床。 | |||||
| CNC vertical deep hole drilling machine is a special machine tool based on deep hole drilling | |||||

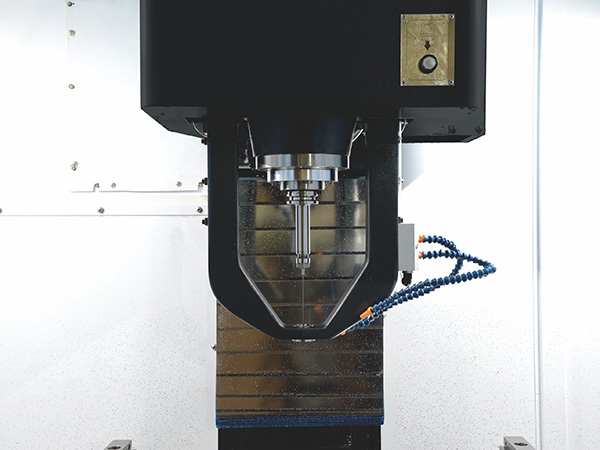

| 导 向 座 采 ⽤ 双 边 ⽀ 撑，加 ⼯ 时 两 边 均 匀 受 ⼒ 均 匀，精 度 保 持 性 好 。 | |||||
| The guide seat adopts bilateral support and the two sides are evenly stressed during processing and the precision is kept good. | |||||
| 采⽤枪钻加⼯，加⼯效率⾼，光洁度⾼。 | |||||
| Adopts gundrill for processing high efficiency and high fineness of hole | |||||

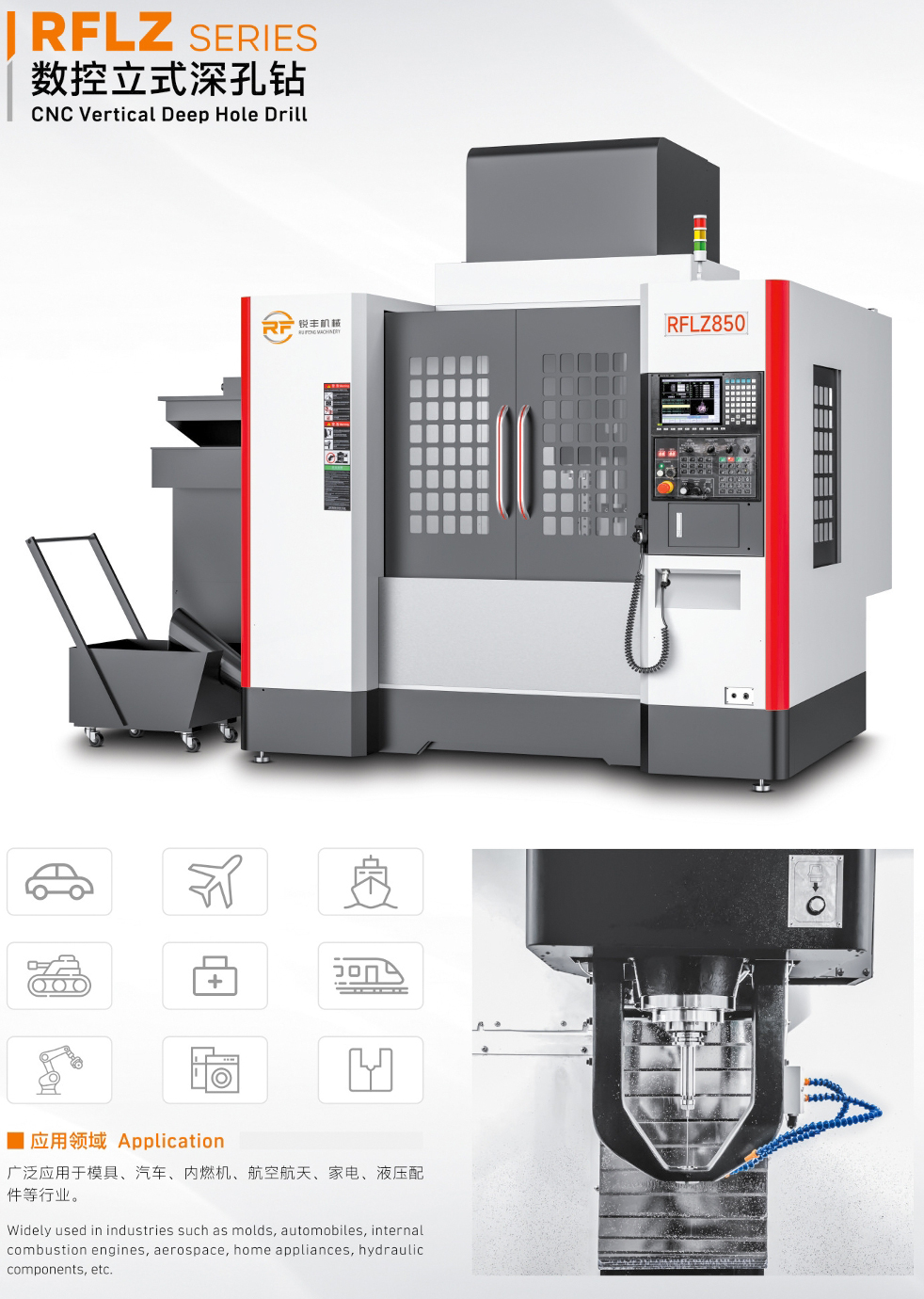

| ⼴泛应⽤于模具、汽⻋、内燃机、航空航天、家电、液压配件等⾏业 | |||||
| Widely used in molds, automobiles, internal combustion engines,aerospace, home appliances, hydraulic parts and other industries. | |||||
