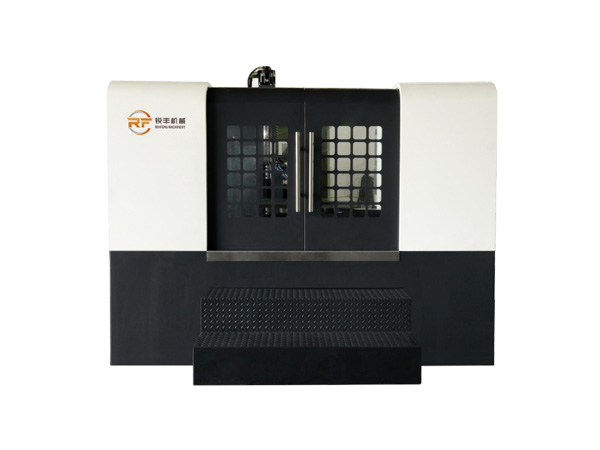

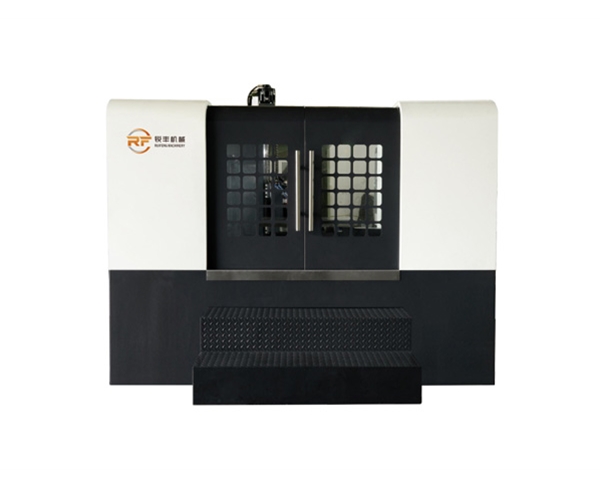

数控立卧深孔钻 （型号：RFLW650 RFLW850)
一、 产品中心
（1）、数控立卧深孔钻床是一种以深孔钻削为主的专用机床。

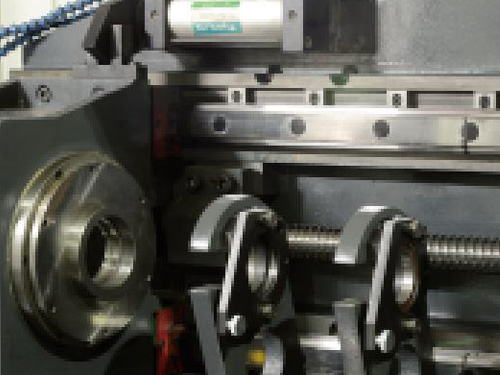

导向座采用双边支撑，加工时两边均匀受力均匀，精度保持性好。

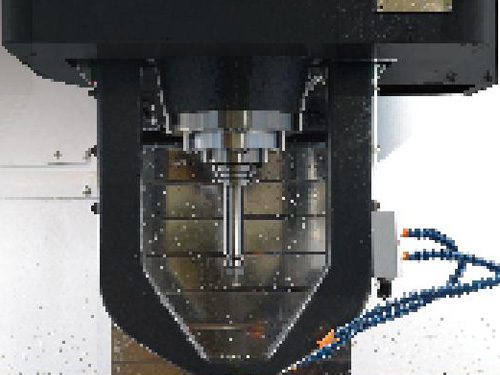

采用枪钻加工，加工效率高，光洁度高。
（2）、 广泛应用于模具、汽车、内燃机、航空航天、家电、液压配件等行业
二、 产品详情
...

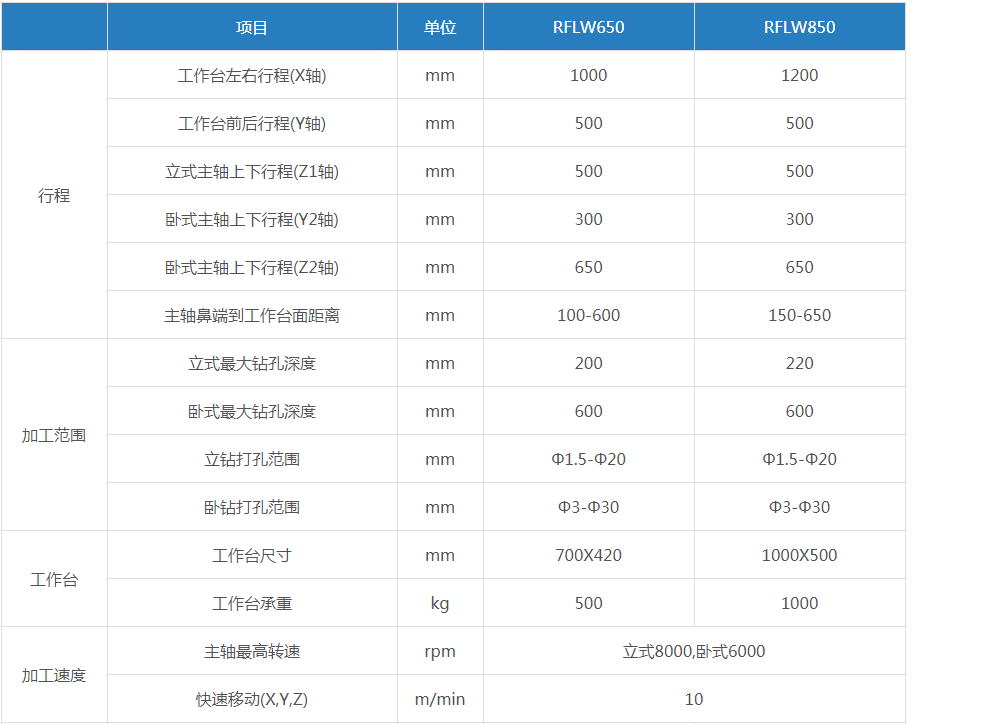

三、 技术参数
以下是OFFICE 版本的文档（请下载使用）
| 技术参数/TECHNICALPARAMETERS | |||||
| CNCVERTICALHORIZONTAL | |||||
| DEEPHOLEDRILLINGMACHINE. 项⽬ 单位 RFLW650 RFLW850 | |||||
| 数控⽴式深孔钻 CNC VERTICAL DEEP | |||||
| 技术参数/TECHNICAL PARAMETERS | |||||
| CNCVERTICALDEEP | |||||
| 项⽬ | 单 位 | RFLW650 | RFLW850 | ||
| ⾏程 | ⼯作台左右⾏程(X轴) | mm | 1000 | 1200 | |
| ⼯作台前后⾏程(Y轴) | mm | 500 | 500 | ||
| 主轴上下⾏程(Z1轴) | mm | 500 | 500 | ||
| ⼯作台前后⾏程(Y2轴) | mm | 300 | 300 | ||
| 主轴上下⾏程(Z2轴) | mm | 650 | 650 | ||
| 主轴⿐端到⼯作台⾯距离 | mm | 100-600 | 150-650 | ||
| 加⼯范围 | ⽴式最⼤钻孔深度Maximum vertical drilling depth | mm | 200 | 220 | |
| 卧式最⼤钻孔深度Horizontal maximum drilling depth | mm | 600 | 600 | ||
| ⽴钻打孔范围 | mm | Ф1-Ф12 | Ф1.5-Ф16 | ||
| 卧钻打孔范围 | mm | Ф3-Ф30 | Ф3-Ф35 | ||
| 打孔范围 | mm | Ф1-Ф12 | Ф1.5-Ф16 | ||
| ⼯作台 | ⼯作台尺⼨ | mm | 700X420 | 1000X500 | |
| ⼯作台承重 | kg | 500 | 600 | ||
| 加⼯速度 | 主轴最⾼转速 | rpm | ⽴式8000 | 卧式10000 | |
| 快速移动(X,Y,Z) | m/min | 10 | 10 | ||
| 动⼒参数 | 主轴电机 | kW | 5.5 | 7.5 | |
| X/Y1轴进给电机 | kW | 1.8 | 1.8 | ||
| Z1/Y2轴进给电机 | kW | 2.8 | 2.8 | ||
| Z2轴进给电机 | kW | 1.3 | 1.3 | ||
| 机床总功率 | kW | 35 | 40 | ||
| 冷却液 | 冷却液最⾼压⼒ | Mpa | 10 | 10 | |
| 冷却液流量范围 | L/min | 0-75 | 0-75 | ||
| 冷却液油箱容量 | L | 400 | 400 | ||
| 其他 | 主轴端锥度 | BT40/0Z25 | BT40/0Z25 | BT40/0Z25 | |
| 机床外形尺⼨(L×W×H) | mm | 4200×2700X2700 | 4600×2700X2700 | ||
| 机床总重量 | T | 6.5 | 6.5 | ||
| 机床控制系统 | 台湾新代SYNTEC/发那科FANUC | ||||
| 产品特点： | |||||
| 数控⽴卧深孔钻床是⼀种以深孔钻削为主的专⽤机床。 | |||||
| CNC vertical deep hole drilling machine is a special machine tool based on deep hole drilling | |||||
| 导 向 座 采 ⽤ 双 边 ⽀ 撑，加 ⼯ 时 两 边 均 匀 受 ⼒ 均 匀，精 度 保 持 性 好 。 | |||||
| The guide seat adopts bilateral support and the two sides are evenly stressed during processing and the precision is kept good. | |||||
| 采⽤枪钻加⼯，加⼯效率⾼，光洁度⾼。 | |||||
| Adopts gundrill for processing high efficiency and high fineness of hole | |||||
| ⼴泛应⽤于模具、汽⻋、内燃机、航空航天、家电、液压配件等⾏业 | |||||
| Widely used in molds, automobiles, internal combustion engines,aerospace, home appliances, hydraulic parts and other industries. | |||||
