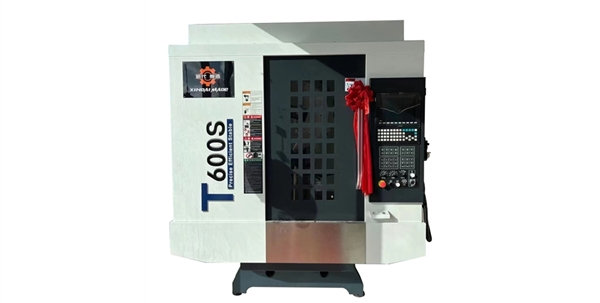

XD-T600S 立式钻攻机
XD-T600S 立式钻攻机

XD-T600S 立式钻攻机    技术协议



一、  基本配置

主机(型号/名称) XD-T600S  立式加工中心

系统配置:  三菱M80B数控系统


二、主要技术参数

床型号

XD-T600S

1

台尺寸

mm

700*420

2

工作台大荷重

kg

300

3

T 型槽 (槽*宽*槽距)

mm

3-18*125

4

X.Y.Z 轴行程

mm

600*400*330

5

轴端面至工作台面距离

mm

150-480

6

轴转速

rmp

20000

7

主轴鼻端锥度


BBT30

8

轴马达

kw

L11/24

9

X/Y/Z 轴马达

kw

AM8/AM8/AM11(带刹车)

10

X/Y/Z 轴快速位移

m/min

48/48/48

11

库容量

T

21

12

mm

0.005/300mm

13

重复定位精度

mm

0.005

14

切削进给速度

m/min

1-8000

15

线性导轨 (线轨宽度)

mm

XYZ:30/30/30

16

珠丝杆

mm

XYZ:2816/2816/3216

17

机床尺寸 (长*宽*高) mm

mm

2000*1900*2300

18

kg

 3500

三、配置表

配置清单(三菱系统)



产地

1

三菱M80B数控系统

1

台湾三菱

2

三菱M80B一体驱动,电机

1

台湾三菱

3

直连主轴BBT30- 100- 20000

1

台湾怡泰

4

翻转式伺服刀库BT30-21T

1

台湾怡泰

5

C3 级滚珠丝杆

1

台湾怡泰

6

XY 轴 P 级滚珠线轨

1

台湾怡泰

7

Z 轴 P 级滚柱线轨

1

台湾怡泰

8

作面板

1

台湾三菱

9

器部分

1

国施耐德

10

系统 (含)

1



11

冷却系统 (含水枪)

1




 注:制造厂家保留因采购周期等原因更换同等的机床配件而不另行通知的权利。




 . 机床主要结构特点

本机床是一台立式三轴加工中心机床,由 X、Y、Z 三轴立式加工中心,是一台多功能的三轴数控加工机床。

1、HT300 树脂砂造型铸件,一体成型超宽底座提供较为稳固的载荷支撑 能力,加宽结合面跨距的人字形立柱提升机床刚性,支持重切削加工。

2、工作台与鞍座使用“十字”滑台结构连接,保证 X 轴与 Y 轴的垂直度。

3、C3 级丝杠与 P 级线轨组合搭配提升机床传动精度及长期稳定性。

4、700*420 尺寸工作台,五轴转台Y 方向安装以后,不占用大部分空间,可 以满足五轴加工,也不影响做三轴产品。

5、BT30-¢100-20000 转高速高精度直连主轴可通过高转速满足加工产品的光 洁度和高精度满足快速稳定攻牙。

6、BT30-21T 伺服刀库,由于传统机械刀库,减少换刀时间,提升加工效率

本机床适用于各种复杂零件、模具、叶片等复杂曲面的多品种中小批量生产,适用于汽车、能源、医疗等行业的各零件等的加工。

本机床有 X 轴,Y 轴,Z 轴三个坐标轴,因而可以节省工艺装备,缩短生产周期,从而可以降低成本,提高经济效益。由于本机床的高质量、益、高适用度,目前在机械加工行业中应用越来越广泛。




1.机床使用环境

(1)机床环境使用温度: 10℃~40℃

(2)使用环境相对湿度:应控制在 35~90%之内

2.电源电压:3 相 ,380V,每相额定电流 120 A,电压波动±10%范围内 50Hz

3.  如果使用地区电压不稳定,机床应配备稳压电源,以保证机床的正常工作。



4.  机床应有可靠的接地:接地导线为铜质导线,线截面不小于 16mm2,接地电阻小于 4 欧姆。

5. 机床供电方式采用 TN-C,TN-S 系统,对于采用 TT 供电系统的用户,用户需增加隔离变压器。


6.  气源要求:流量应大于 500L/min

压力应大于..... 0.6MPa

气源清洁度      过滤精度 100μm

干 燥 度   露 点 温 度 为 10℃

7.  为保证机床的正常工作性能,气源压缩空气如果达不到气源要求,应在机床进气前增加一套气源净化装置(除湿、除油、过滤)。

8.  机床应避免其它较高热源的辐射和振动,以免机床产生故障或丧失机床精度。


六.  随机技术资料

序号

名称

套数

备注

1

机械使用说明书

1



2

电气使用说明书

1



3

合格证明书

1



4

数控系统操作说明书

1



5

数控系统维修说明书

1



 准及

1、参考标准:

《金属切削机床通用技术条件》 GB9061-2006

《金属切削机床安全防护通用技术条件》    GB15760-2004

《机床包装技术条件》                    JB/T8356.1-96

《机械电气安全 机械电气设备  第 1 部分:通用技术条件》GB5226.1-2008

《 加 工 中 心 技 术 条 件 》 JB/T8801-1990

《加工中心  检验条件   第 2 部分:立式加工中心几何精度检验》 JB/T8771.2-1998

《加工中心  检验条件   第 4 部分:线性和定位和重复定位精度检验》 JB/T8771.4-1998(等同采用ISO8636.1:2000)

《加工中心  检验条件   第 7 部分:精加工试切件精度检验》 JB/T8771.7-1998


2、安装前,用户应准备妥机床地基、电源、气源等其他条件,机床到达甲方现场后,用户应先将机床就位后通知乙方,乙方接到甲方通知后进行机床的安装调试工作。机床安装调试过程中,甲方派人参加安装调试的全过程,但甲方人员只是学习了解和配合,机床安装调试主要由乙方完成。需要甲方提供的,希望甲方在一定的范围内提供方便。

八.  技术培训

1、在乙方工厂,乙方为甲方免费培训一名机床使用操作编程及日常维护人员,培训时间 2 日。培训内容包括:设备的操作、编程及日常机械电气维护等。

2、乙方对培训的效果和质量负责。乙方委派经验丰富、合格的技术人员进行技术培训。如果乙方委派的技术人员不符合本条规定,或者玩忽职守,或者违反法律,甲方有权通知乙方进行撤换。

九. 售后服务及相关事项

1、机床备品备件请见机床装箱单。

2、应急响应:接通知后,乙方应在 12 小时内响应。

3、质保期:机床自验收结束后,双方签订终验收纪要之日起,机床包修壹年。

4、质保期内的维修、维护费用。

A、乙方在质保期内免收维修、维护费用。

B、但在质保期内,确由甲方使用不当造成质量问题,而损坏零部件的,乙方将免费维修服务,但更换的零部件成本需由甲方承担。

5、超出质保期限的维修、维护:

A、乙方将提供终身有偿维护。

B、更换零部件,可由甲方自行购买,也可委托乙方采购。

十、其他事项:

              1、本协议属合同附件之一,具有同等法律效力,自合同生效之日起同时生效。

2、执行过程中如有争议,由双方友好协商解决。

3、本技术协议一式二份,甲乙双方各持一份。
