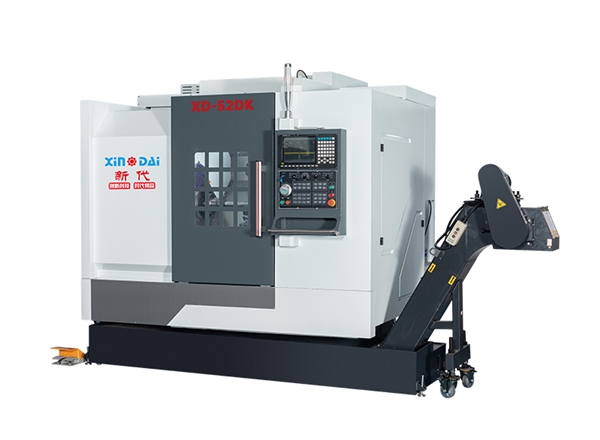

产品型号: 52DK 双刀塔尾座机 技术文件
产品名称： 双刀塔尾座机数控车床 生产商 ：大英新代
|
品名 |
规格型号 |
单位 |
数量 |
单价（万） |
税点（17%） |
备注 |
|
车铣复合数控车床 |
52DK 双刀塔尾座机 |
台 |
|
|
|
|
一、 52DK 双刀塔 特点说明（Key Features）
1、采用双伺服刀塔设计（可以交错式进刀、步进式进刀、同时进刀）特点，加工速度大幅提升。
2、双刀塔配合液压尾顶设计，对加工超细长轴零件更加容易保证圆度及同心度，
4、X/Z轴采用大功率伺服电机与滚珠丝杠直接连接，进给扭力强，加工精度高。
5、配置高性能大刀盘伺服刀塔，在实现快速换刀的同时，兼具良好的可靠性和重复定位精度。
6、液压卡盘及尾座套筒伸缩均可程式及脚踏开关控制。
7、机床为全封闭防护，配套嵌入式排屑机及水箱，避免了冷却液的泄露，排屑流畅，上下料方便，便于操作。
8、适用于汽车零部件、传动工业、风力发电等行业的长轴加工。
二、52DK 双刀塔 双刀塔参数表.(中英文）
| 项目（SD52-DK） Item |
单位 Unit |
型号 | ||
| SD52-DK | ||||
| 加工范围 Processing Range |
X轴最大行程 | X-axis Max. travel | （mm） | 300 |
| Z轴最大行程 | Z-axis Max. travel | （mm） | 420 | |
| 最大回转直径 | Max. swing diameter | （mm） | 500 | |
| 刀台回转直径 | Turret swing diameter | （mm） | 220 | |
| 顶针间最小加工长度 | Minimum Center distance | （mm） | 70 | |
| 顶针间最大加工长度 | Max. Center distance | （mm） | 390 | |
| 主轴 Spindle |
型号（标配同步带） | Model (Standard with Synchronous Belt) | / | A2-6 |
| 主轴通孔 | Spindle Through-Hole diameter | （mm） | 65 | |
| 主轴最高转速 | Max. Spindle speed | （r/min） | 4000 | |
| 最大通过棒料 | Max. Bar capacity | （mm） | 52 | |
| 丝杆 Lead screw |
X/Z轴丝杆直径 | X/Z-axis ball screw diameter | （mm） | 32/40 |
| 导轨 Linear guide |
X/Z轴导轨 | X/Z-axis guideway | （mm） | 35/45 |
| 移动速度 Travel Speed |
X轴最快移动速度 | Z-axis Rapid traverse | （m/min） | 18 |
| Z轴最快移动速度 | X-axis Rapid traverse | |||
| 刀架 Tool Holder |
装刀方式 | Tool mounting method | / | 12工位刀塔 |
| 方刀刀柄规格 | Square tool shank size | （mm） | 20*20 | |
| 镗孔刀柄最大直径 | Max. boring bar diameter | （mm） | Φ20 | |
| 尾顶 Tailstock |
行程（尾座套筒伸缩行程） | Tailstock Quill Travel | （mm） | 390 |
| 顶尖型号 | Center Type | （MT） | 莫氏4 | |
| 规格 Specification |
设备净重 | Net weight | （kg） | ≈4000 |
| 长*宽*高（mm） | Overall dimensions (L×W×H) | （mm） | 3500*1900*2100(带排屑机) Include chip converyor |
|

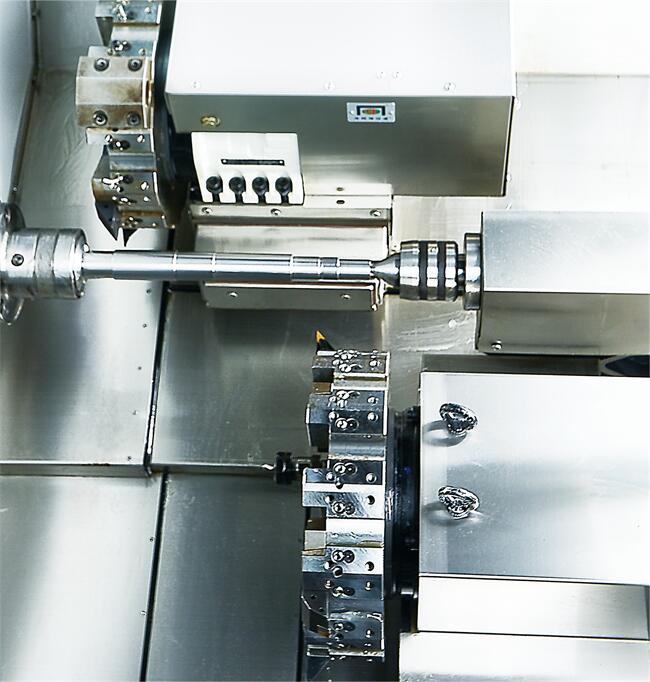

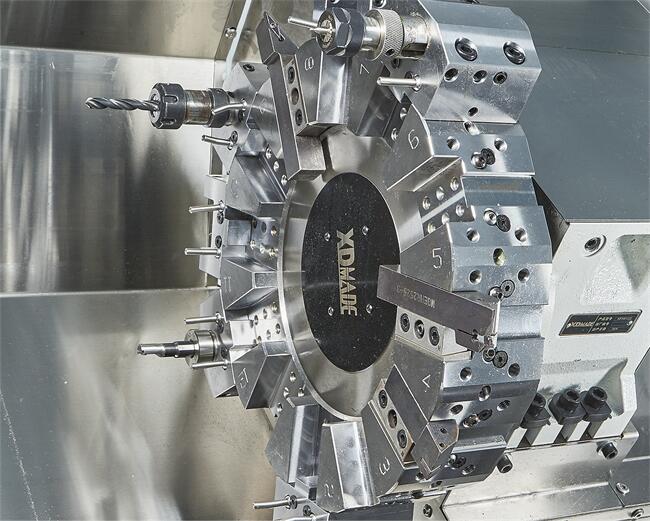

三、52DK 双刀塔 双刀塔结构图

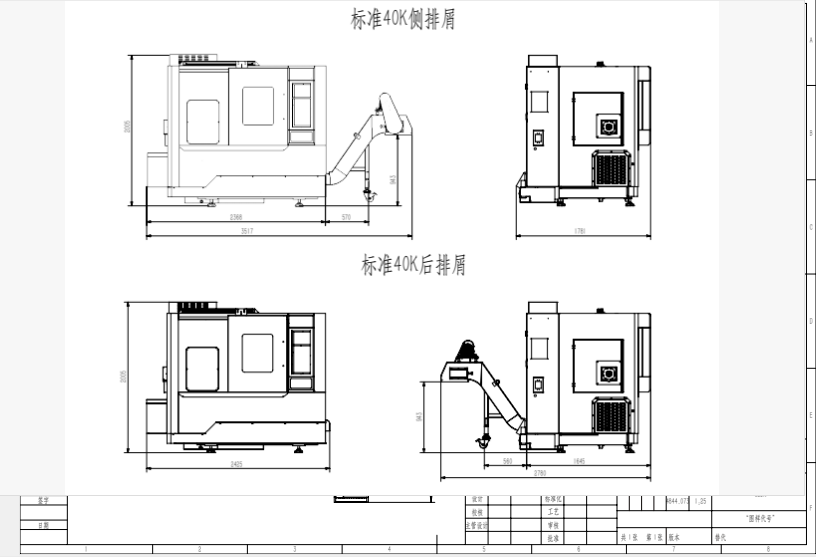

三、52DK 双刀塔 尺寸图

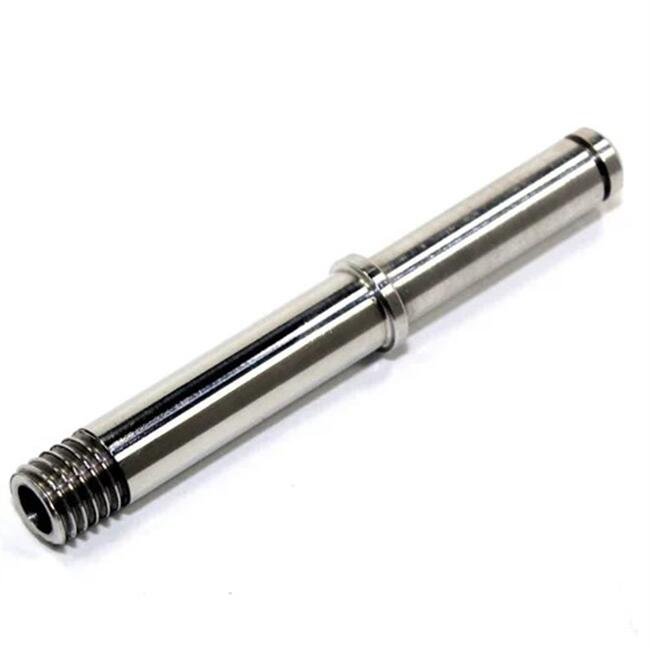

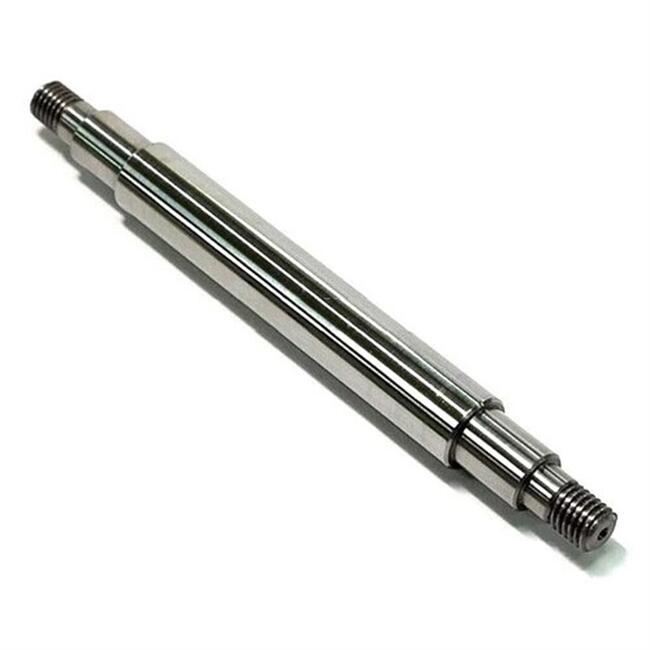

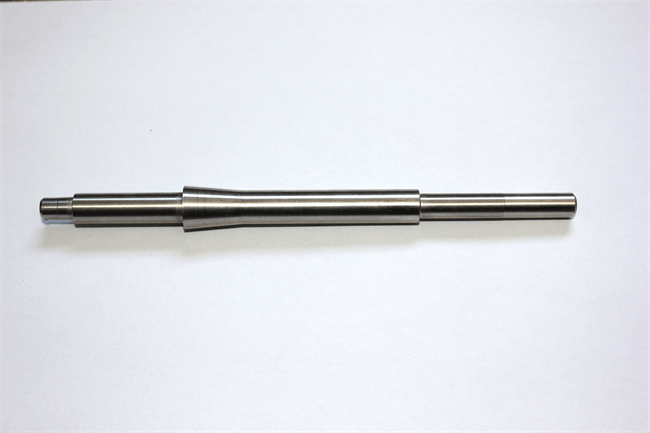

三、52DK 双刀塔 使用范围与样品
