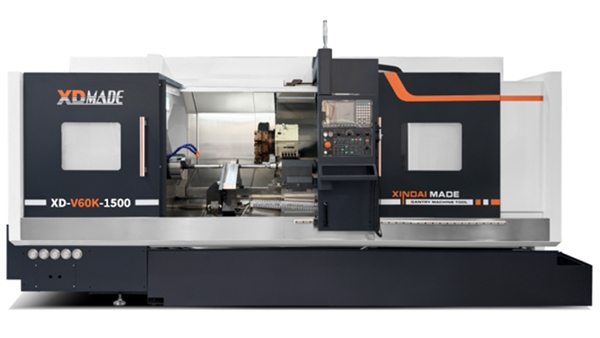

XD-V60KY-1500(插补Y动力刀塔） 车铣复合机最大加工长度1500mm 最大棒料直径Φ65mm — 技术协议 —
图片仅供参考，实物以技术参数为准。
|
报价日期： 2026-09-15 第一次报价/A版 |
|||
|
报价单位 |
大英新代机械制造有限公司 |
客户 |
|
|
联系人 |
温水灵 13929480028 QQ: 879153465 电邮：jyfactory@163.com |
联系人 |
. |
|
广东工厂地址 |
广东省佛山市顺德区杏坛镇科技五路一号康宝华腾工业区4栋4楼 |
地址 |
. |
|
东莞4S展览 |
（东莞办—4S产品展览直销店）东莞市长安镇建安路厦岗路段金铭国际模具城 |
|
|
|
深圳4S展览 |
（深圳办—4S产品展览直销店）深圳市观澜镇外径工业区 |
|
|
|
惠州4S展览 |
（惠州办—4S产品展览直销店）惠州市博罗县湖镇镇光辉村 |
|
|
甲方（买方）：
乙方（卖方):
应甲方要求，乙方为甲方提供能满足甲方加工、生产要求的CYNC类数控车床，经双方友好协商达成以下协议：
一、基本配置
|
序号 |
规格型号 |
数量 |
价格(单价） |
价格(计价） |
||||
|
1. |
XD-V60KY-1500带Y轴动力刀塔尾顶 车铣复合机（插补Y） |
1台 |
|
|
||||
|
备注 |
需另行付费 |
|||||||
|
（选配） |
排屑机 |
1套 |
|
|
|
|||
|
（选配） |
1套 |
|
|
|
||||
|
（选配） |
广东普利芬（高压出水30G） |
1套 |
|
|
|
|||
|
（选配） |
车铣动力头（增加） |
2个 |
|
|
|
|||
|
（选配） |
定位器1根1米长 |
1根 |
|
|
|
|||
Ø 可同时实现车削、铣削、钻孔、攻牙、滚齿、插槽等多工序车铣复合功能。
Ø 机床底座采用整体铸造结构，可有效保证机床长期运行不变形，高刚性，高稳定性。
Ø 带Y轴动力刀塔功能强大，可搭配多功能动力头，能代替加工中心大部分的钻铣工序。
Ø 主轴C轴配以高分辨率的磁环编码器，可进行连续分度，与机床同轴装配，确保C轴定位精度和高可靠性。
Ø 配套液压或伺服程控式尾座，可有效解决长轴车铣复合问题。
Ø 钣金可根据自动化机械手安装需要设计，可随时加装机械手、接料器、自动排屑机等自动化装置。
|
项目 |
单位 |
参数 |
|
加工范围 |
||
|
X/Y/Z轴最大行程 |
mm |
570/100/1600 |
|
最大回转直径 |
mm |
Φ780 |
|
最大加工直径（盘类） |
mm |
Φ380 |
|
最大加工长度 |
mm |
1500 |
|
床鞍上最大回转直径 |
mm |
Φ300 |
|
卡盘端面到顶尖最小距离 |
mm |
340 |
|
卡盘端面到顶尖最大距离 |
mm |
1700 |
|
进给 |
||
|
X/Y/Z轴快速移动速度 |
m/min |
18/10/18 |
|
X/Y/Z导轨宽度 |
mm |
35/45/45 |
|
X/Y/Z丝杆直径 |
mm |
Φ40/Φ40/Φ50 |
|
主轴 |
||
|
主轴型号 |
/ |
A2-8 |
|
主轴最高转速 |
r/min |
2500 |
|
主轴通孔直径 |
mm |
Φ75 |
|
最大棒料通孔直径 |
mm |
Φ65 |
|
尾座 |
||
|
尾座行程 |
mm |
1360 |
|
尾座形式 |
mm |
液压 |
|
尾座套筒锥度 |
MT |
5# |
|
动力头 |
||
|
动力头型号 |
/ |
BMT65 |
|
动力头最高转速 |
r/min |
4000 |
|
动力头夹头型号 |
/ |
ER32 |
|
刀架 |
||
|
动力刀塔工位数量 |
pic |
12 |
|
刀柄规格 |
mm |
25*25 |
|
镗孔刀架 |
mm |
Φ40 |
|
刀塔刀盘直径 |
mm |
Φ380 |
|
电机功率 |
||
|
主轴电机功率 |
kW |
15 |
|
X/Y/Z伺服电机扭矩 |
N.m |
15（X、Y轴带刹车） |
|
刀塔电机功率 |
kW |
1.0 |
|
动力头电机功率 |
kW |
3.1 |
|
液压站电机功率 |
kW |
1.5 |
|
冷却水泵电机功率 |
kW |
0.45 |
|
其他 |
||
|
机床总功率 |
kW |
27 |
|
机床重量 |
T |
6.0 |
|
机床尺寸（长*宽*高） |
mm |
5450*2415*2295（含排屑机） |
|
主要配置 |
||||
|
序号 |
项目 |
数量 |
备注 |
|
|
1 |
台湾新代系统 |
1 |
22TB |
|
|
2 |
12工位动力刀塔 |
1 |
可选15工位动力刀塔 |
|
|
3 |
拉杆 |
1 |
|
|
|
4 |
10寸液压三爪卡盘 |
1 |
|
|
|
5 |
液压油缸 |
1 |
|
|
|
6 |
热交换器 |
1 |
|
|
|
7 |
冷却水箱 |
1 |
|
|
|
8 |
活动门 |
1 |
|
|
|
9 |
自动润滑系统 |
1 |
|
|
|
10 |
液压系统 |
1 |
|
|
|
11 |
三色灯 |
1 |
|
|
|
12 |
照明装置 |
1 |
|
|
|
13 |
尾座 |
1 |
线轨 |
|
|
14 |
动力头 |
4 |
2个0度动力头、2个90度动力头 |
|
|
15 |
车刀刀座 |
4 |
2个外圆刀座、2个镗孔刀座 |
|
|
16 |
排屑机 |
1 |
|
|
|
17 |
随机附件 |
1 |
脚踏开关及机床工具一套 |
|
|
18 |
随机成套标准技术文件 |
1 |
|
|
|
19 |
基础安装套件 |
1 |
机床垫铁 |
|
|
客户选配配置 |
||||
|
序号 |
名称 |
数量 |
备注 |
|
|
1 |
排屑机 |
1套 |
|
|
|
2 |
液压中心架 |
1套 |
|
|
|
3 |
广东普利芬（高压出水30G） |
1套 |
|
|
|
4 |
车铣动力头（增加） |
2个 |
|
|
|
5 |
排屑机 |
1套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
序号 |
名称及规格 |
品牌 |
备注 |
|
1 |
控制系统 |
新代22TB |
中国台湾 |
|
2 |
进给电机 |
新代 |
中国台湾 |
|
3 |
主轴伺服电机 |
新代 |
中国台湾 |
|
4 |
主轴 |
XD-MADE |
中国大陆 |
|
5 |
滚珠丝杠 |
HIWIN/PMI C3级 |
中国台湾 |
|
6 |
滚动导轨 |
HIWIN/PMI P4级 |
中国台湾 |
|
7 |
液压卡盘 |
艾维基 |
中国大陆 |
|
8 |
油缸 |
朝铨 |
中国大陆 |
|
9 |
动力刀塔 |
XD-MADE |
中国大陆 |
|
10 |
液压尾座 |
XD-MADE |
中国大陆 |
|
11 |
丝杠轴承 |
NSK |
日本 |
|
12 |
润滑系统 |
昱普 |
中国大陆 |
|
13 |
三色灯 |
东莞欧洁 |
中国大陆 |
|
14 |
热交换器 |
XD-MADE |
中国大陆 |
|
15 |
主要电器元件 |
施耐德 |
法国 |
|
16 |
液压站 |
格耀 |
中国大陆 |
|
17 |
水泵 |
德洋 |
中国大陆 |
|
18 |
铸件HT250 |
XD-MADE |
中国大陆 |
|
19 |
钣金件 |
XD-MADE |
中国大陆 |
|
20 |
排屑机 |
杭州通一/东莞铨冠 |
中国大陆 |
|
注:遇到供货不足时，会选用其它品牌的产品替代，但质量和等级不低于所列配置。 |
|||
|
序号 |
检验项目 |
验收结果 |
允许值 |
备注 |
|
1 |
X/Y/Z轴定位精度 |
±0.005 |
±0.01 |
|
|
2 |
X/Y/Z轴重复定位精度 |
±0.002 |
±0.005 |
|
|
3 |
加工精度 |
±0.005 |
±0.01 |
|
|
4 |
加工工件圆度 |
0.004 |
±0.005 |
|
|
5 |
加工工件平面度（直径Φ200mm） |
0.02 |
≤0.02 |
|
|
6 |
加工工件的表面粗糙度 |
1.2 |
≤1.6 |
|
|
7 |
加工锥度（长度100mm） |
0.01 |
≤0.02 |
|
|
8 |
主轴跳动 |
0.005 |
≤0.007 |
|
|
9 |
刀塔重复精度 |
0.003 |
±0.006 |
|
|
10 |
动力头直角度（50mm） |
0.02 |
≤0.05 |
|
|
11 |
主轴分度精度 |
0.02° |
≤0.1° |
|
随设备附带以下文档资料：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
装箱单 |
1 |
|
|
2 |
合格证明书 |
1 |
|
|
3 |
使用说明书 |
1 |
|
|
4 |
电气操作手册 |
1 |
电子版 |
|
5 |
数控系统操作说明书 |
1 |
电子版 |
|
6 |
编程手册 |
1 |
电子版 |
1、设备通用要求
|
序号 |
项目 |
具体规范与要求 |
备注 |
|
1.1 |
环境温度与湿度 |
（1）可用范围：10℃～40℃ |
|
|
1.2 |
电源电压与频率 |
（1）电压：3相、380V，允许波动±10% |
|
|
1.3 |
电压稳定措施 |
若使用地区电压不稳定，应为机床配备稳压电源 |
|
|
1.4 |
接地要求 |
（1）导线材质：铜质 |
|
|
1.5 |
气源要求 |
若压缩空气质量不达标，应在机床进气前加装气源净化装置（包括除湿、除油、过滤） |
|
|
1.6 |
安装位置与环境隔离 |
设备应远离：阳光直射、振源、热源、高频发电动机、电焊机等干扰源，以防故障或精度丧失 |
|
2、设备安装与调试
2.1 准备工作
Ø 设备到货后，买方负责基础施工、卸车、吊装及就位，并通知卖方。卖方在接到通知后7天内派员到场。
2.2 开箱清点
Ø 双方共同开箱并按装箱单清点。如外包装完好而内部缺件，责任由卖方承担，卖方应及时补发并承担运费。
2.3 安装与调试
Ø 买方负责将电源与气源接至机床（暂不启动），并提供所需油品、冷却液及润滑油。
Ø 卖方负责免费进行现场检查、安装、调试及验收，买方应予以必要配合。
3、设备推荐用油和油脂表
|
使用部位 |
名称 |
容量 |
牌号 |
厂家推荐 |
备注 |
|
液压站 |
液压油 |
40L |
ISO VG46 |
嘉实多 Hyspin HLP 46/Hyspin HLP-AF46 |
初次使用 3 个月后更换一次； 以后每隔6个月更换一次 |
|
润滑泵 |
导轨油 |
3L |
ISO VG68 |
嘉实多 Magna SW 68/ Magna SW 68 C |
当油位低于最低液位线时加注 |
|
水冷机 |
主轴冷却液 |
60L |
|
MOTOREX COOL CORE READY 主 轴冷却液 |
建议两年更换一次 |
1、验收流程
Ø 地点：买方工厂。
Ø 标准：严格依据约定的内容及标准，协议外事项不得作为验收项目。
Ø 约束条款：
Ø 在签署《终验收报告》前，买方不得使用设备，否则视为验收合格。
Ø 设备到货后1个月内，因买方原因导致无法验收，视为验收合格。
Ø 费用：卖方承担差旅及食宿费。
Ø 完成：验收后双方共同签署《送货服务单》。
1、质保期限
质保期自终验收合格之日起计算，为期12个月。
2、质保范围
在质保期内，若因设备出现质量故障，卖方承担维修责任。
设备出现问题后，卖方应在4小时内提供修正方案；若买方按指导仍无法解决，卖方须在48小时内派遣维修人员至买方现场，免费处理。
3、非质保情形
如因买方操作不当、自行拆卸改装、或超期存放等非卖方责任导致设备损坏，不在免费质保范围内，买方需承担相应维修费用。
4、后期服务
质保期结束后，卖方继续提供免费技术指导与在线支持，并以优惠价格供应零配件。如需现场维修，将按卖方标准收取服务费用。
1、本协议未尽事宜双方协商解决。
2、本协议作为合同附件，经甲、乙双方签字后与合同同时生效。
3、本协议一式二份，甲、乙双方各执一份。
