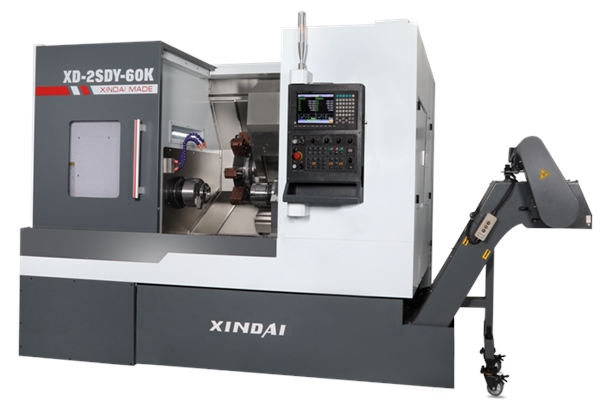

XD-2SDY-60K 双主轴单动力刀塔车铣复合机 (台湾新代系统 22TB) 最大切削直径（S1/S2）Φ430/Φ200mm 最大切削长度500mm
一、机床特点
Ø 这是一款高速高精型双主轴车削中心，机床配备双电主轴、带Y轴动力刀塔，能完成产品的正反面车铣复合加工。特别适合于零件一次装夹完成全部或大部分工序的车削加工。
Ø 机床底座采用整体铸造结构，可有效保证机床长期运行不变形，高刚性，高稳定性。
Ø 主轴及副主轴转速高，刚性好，动态响应快速，有效提高产品的加工精度。对列式双主轴结构可在高速旋转的情况下进行工件对接，配合带Y轴动力刀塔高速切削，大幅节省了装夹和加工时间，提高了加工效率。
Ø 主轴C轴配以高分辨率的磁环编码器，可进行连续分度，与机床同轴装配，确保C轴定位精度和高可靠性。
Ø
钣金可根据自动化机械手安装需要设计，可随时加装机械手、接料器、自动排屑机等自动化装置。
二、技术参数
|
项目 |
单位 |
参数 |
|
加工范围 |
||
|
X轴最大行程 |
mm |
500 |
|
Y轴最大行程 |
mm |
±55 |
|
Z1/Z2轴最大行程 |
mm |
700/680 |
|
最大回转直径（S1/S2） |
mm |
Φ480/Φ250 |
|
最大切削直径（S1/S2） |
mm |
Φ430/Φ200 |
|
托板上最大切削直径 |
mm |
Φ200 |
|
最大切削长度 |
mm |
500 |
|
进给 |
||
|
X/Y/Z轴快速移动速度 |
m/min |
18/10/18 |
|
X/Y/Z1/Z2轴导轨宽度 |
mm |
35/35/35/45 |
|
X/Y/Z1/Z2轴丝杆直径 |
mm |
Φ32/Φ32/Φ32/Φ40 |
|
主轴 |
||
|
主轴端部型号（S1/S2） |
ISO |
A2-6/A2-5 |
|
主轴最高转速（S1/S2） |
rpm |
3500/4000 |
|
主轴通孔直径（S1/S2） |
mm |
Φ65/Φ56 |
|
通过棒料最大直径（S1/S2） |
mm |
Φ52/Φ45 |
|
刀架 |
||
|
动力刀塔工位数量 |
pic |
15 |
|
动力头型号 |
/ |
BMT45 |
|
动力头最高转速 |
r/min |
4000 |
|
动力头夹头型号 |
/ |
ER25 |
|
刀柄规格 |
mm |
25*25 |
|
镗孔刀架 |
mm |
Φ32 |
|
刀塔刀盘直径 |
mm |
Φ364 |
|
电机功率 |
||
|
主轴电机功率（S1/S2） |
kW |
11/7.5 |
|
X/Y/Z1/Z2伺服电机扭矩 |
N.m |
11.5（X/Y轴带刹车） |
|
刀塔电机功率 |
kW |
1.0 |
|
动力刀塔电机功率 |
kW |
3.1 |
|
液压站电机功率 |
kW |
1.5 |
|
冷却水泵电机功率 |
kW |
0.45 |
|
其他 |
||
|
机床总功率 |
kW |
32 |
|
机床重量 |
T |
5.0 |
|
机床尺寸（长*宽*高） |
mm |
2600*1750*1980 |
