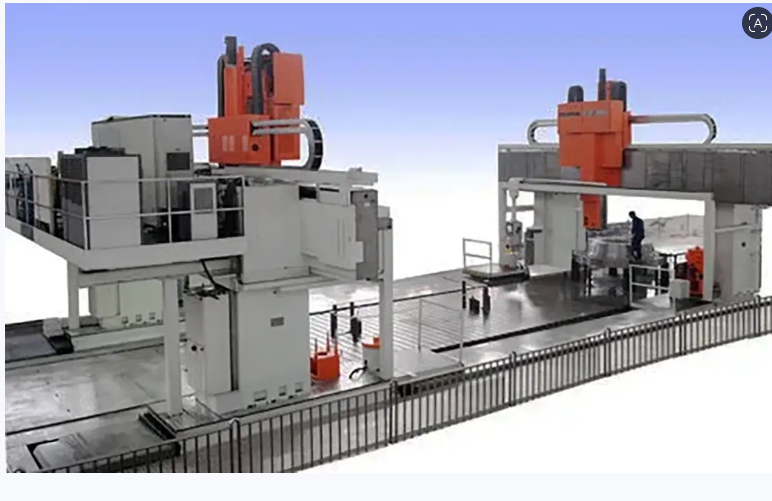

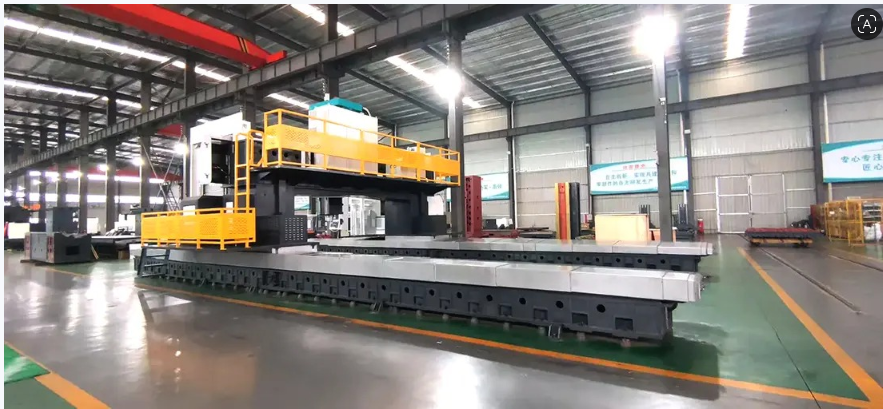

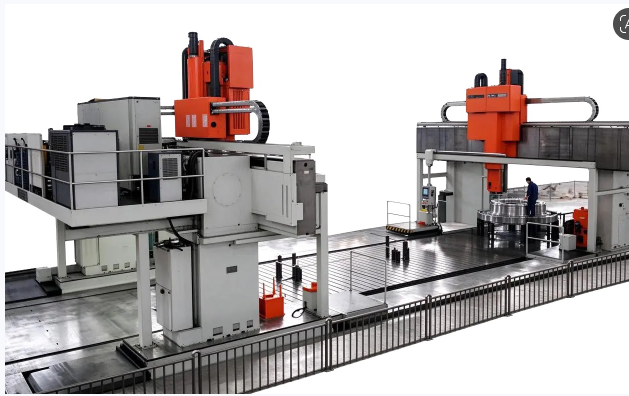

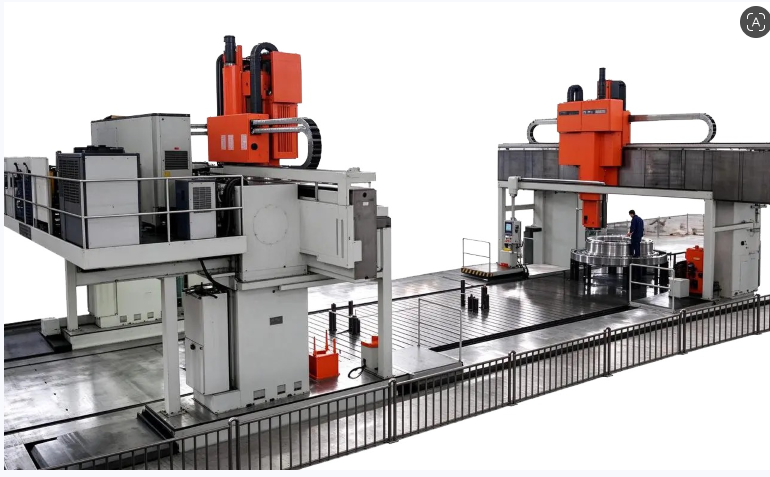

产品： CBF系列 龙门架移动式数控龙门加工中心
CBF Series Moving Gantry-Type CNC Machining Center
一、 产品特点
动柱式结构，工作台固定于床身底座，重载刚性极佳，长期重切不变形
导轨可选三轴滑轨或二线一硬，兼顾刚性与动态响应
X/Y/Z/W 全轴光栅尺（或电子尺）闭环反馈，定位精度可靠
绝对坐标系统，无需回零，大幅缩短辅助时间
五轴（X/Y/Z/W/B）控制，四轴联动，B 轴工作台任意角度定位
台湾进口链式刀库（40/60 把），机械手快速换刀
面向大型箱体类零件重载加工
主轴油冷 + 高扭矩，长时重切稳定
二、技术参数
| 项目 | Item | 单位 Units | CBF45120 | CBF55140 | CBF65160 | CBF80160 |
|---|---|---|---|---|---|---|
| 工作台尺寸 | Table size | mm | 3500×12000 | 4500×14000 | 5000×16000 | 6500×16000 |
| 工作台承载 | Max. table load | T/m | 8 | 10 | 14 | 20 |
| 工作台 T 型槽/间距 | T-slot / pitch | mm | 36/250 | 36/250 | 36/250 | 36/250 |
| 龙门宽度 | Gantry width | mm | 4500 | 5500 | 6500 | 8000 |
| 纵向行程（X） | X-axis travel (longitudinal) | mm | 12400 | 14500 | 16800 | 16800 |
| 横向滑板行程（Y） | Y-axis travel (transverse) | mm | 5300 | 6500 | 7500 | 9000 |
| 主轴箱垂直行程（Z） | Z-axis travel (vertical) | mm | 1500 | 1500 | 1500/2000 | 2000/2500 |
| 快速移动速度（G00） | Rapid traverse rate (G00) | mm/min | 10000 | 10000 | 10000 | 10000 |
| 进给速度（G01） | Feed rate (G01) | mm/min | 5~8000 | 5~8000 | 5~8000 | 5~8000 |
| 滑枕尺寸/导轨形式 | Ram size / guideway type | mm | 500×500（硬）/600×500（线） | 550×550 | 600×600 | |
| 主轴电机功率（30分钟） | Spindle motor power (30-min) | kW | 22/30 | 22/30 | 22/37 | 37/45 |
| 主轴转速范围 | Spindle speed range | rpm | 10~6000 | 10~6000 | 10~4500 | 10~3500 |
| 主轴齿轮箱减速比 | Spindle gearbox reduction ratio | / | 1:1，1:4 | 1:1，1:5 | 1:1，1:5 | 1:1，1:5 |
| 主轴最大输出转矩 | Max. spindle output torque | N·m | 1200 | 1500 | 1800 | 2200 |
| 主轴锥孔 | Spindle taper bore | / | BT50 | BT50 | BT50 | BT50 |
| X 轴定位精度 | Positioning accuracy (X-axis) | mm | 0.030/全长 | 0.030/全长 | 0.030/全长 | 0.030/全长 |
| Y 轴定位精度 | Positioning accuracy (Y-axis) | mm | 0.015/全长 | 0.015/全长 | 0.015/全长 | 0.015/全长 |
| Z 轴定位精度 | Positioning accuracy (Z-axis) | mm | 0.01/全长 | 0.01/全长 | 0.01/全长 | 0.01/全长 |
| X 轴重复精度 | Repeatability (X-axis) | mm | 0.02 | 0.02 | 0.02 | 0.02 |
| Y 轴重复精度 | Repeatability (Y-axis) | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| Z 轴重复精度 | Repeatability (Z-axis) | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 数控系统（CNC） | CNC system | / | FANUC 0i MF Plus / SINUMERIK ONE | |||
| 刀库（选配） | Tool magazine (optional) | only | 轮式 24 / 链式 40 | 轮式 32 / 链式 40 | 链式 40/60 | 链式 40/60/80 |
| 机床电气容量（约） | Total electrical capacity (approx.) | KVA | 60 | 60 | 70 | 80 |
| 气源压力 | Pneumatic supply pressure | MPa | 0.8 | 0.8 | 0.8 | 0.8 |
| 机床整体重量（约） | Machine weight (approx.) | T | ≥100 | ≥120 | ≥150 | ≥180 |
| 外形尺寸（长×宽×高） | Overall dimensions (L×W×H) | mm | 16900×6800×5650 | 18900×8000×5650 | 21000×9900×6150 | 21000×11370×6650 |
三、为什么选择大英新代？
高效生产 高精加工品 品质可靠 安全保障 智能制造
四、 与传统加工方案对比
相较常规车削设备，大英新代数控车床在加工效率与单件成本上优势显著，帮助客户以更低的综合成本获得更高品质的加工表现。
| 与传统加工方案对比 | ||
| 对比项 | 大英新代机床 | 常规方案 |
| 切削稳定性 | 高，适合长时间连续加工 | 波动较大 |
| 复杂工艺 | 支持车铣复合一次成型 | 需多次装夹 |
| 工艺数据 | 完整且持续优化 | 基础 |
| 机床结构 | 高刚性、优质材料 | 标准配置 |
| 操作体验 | 直观、人性化 | 较为复杂 |
