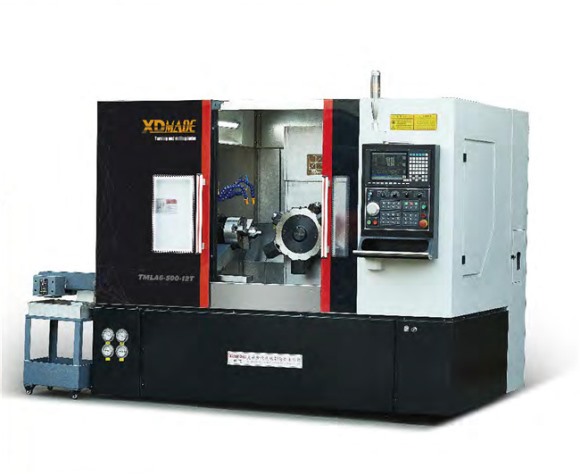

带Y轴动力刀塔数控车床TML-12TKY
带Y轴动力刀塔数控车床TML-12TKY
带Y轴动力刀塔数控车床TML-12TKY


带Y轴动力刀塔数控车床  TML-12TKY 技术参数



产品型号:  带Y轴动力刀塔数控车床 TML-12TKY 技术文件


产品名称:  带Y轴动力刀塔数控车床   品牌:大英新代



   我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com



品名

规格型号

单位

数量

单价(万)

税点(17%)

备注

带Y轴动力刀塔数控车床

带Y轴动力刀塔数控车床TML-12TKY








付款方式:

交货时间:










 机床特点:1、该机床整体铸件床身,床身床脚采用树脂砂铸造,时效处理,采用超音频淬火。结构稳定,刚性可靠。

2、该机床内防护为整体移动内防护,比传统机床内防护效果提升70%。有效阻挡了铁渣和切屑水和杂物进入丝杆导轨,更好防护了电器设备,不仅有利有机床的保养和清洗工作,更延长了机床的使用寿命,

3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置。大大提高了导轨的耐磨性和刚性。

4.机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入,

5、机床控制系统和伺服均采用总线绝对值,开机不用回零点。



机型项目

部件名称及单位

TML-12TY

TML-12TkY

TML-18TkY

加工范围

床身上最大回转直径(mm)

480mm

¢500mm

¢500mm

托板上最大加工直径(mm)

350mm

200mm

350mm

加工最大长度(mm)

380mm

380mm

380mm

最大棒料通孔直径(mm)

¢45mm

¢45mm

¢45mm

进给

X轴最大行程(mm)

450mm

450mm

450mm

Y轴最大行程(mm)

180mm

180mm

180mm

Z轴最大行程(mm)

450mm

450mm

450mm

X轴快速移动速度(mm)

24M/MIN

24M/MIN

24M/MIN

Z轴轴快速移动速度(mm)

24M/MIN

24M/MIN

24M/MIN

重复定位精密(mm)

± 0.004

± 0.004

± 0.004

导轨型式

线轨

线轨

线轨

主轴

套筒主轴单元(型号)

A2-5

A2-5

A2-5

卡盘尺寸(inch)

6

6

6

主轴电机功率(kw)

7.5

7.5

7.5

主轴最高转速(r/min)

4000r/m

4000r/m

4000r/m

主轴通孔直径(mm)

56

56

56

刀架

刀塔类型

动力刀塔12工位

动力刀塔12工位

动力刀塔18工位

动力座型号

BMT55

BMT45

BMT40

刀柄规格(mm)

25

20

20

镗孔刀架(mm)

40/32

32/25

32/25

相邻换刀时间

0.35

0.35

0.35



20

20

20











尾座

尾座套筒行程(mm)

/

80/350

/

尾座套筒直径(mm)

/

80

/

尾座形式(mm)

/

液压/伺服尾座

/

尾座套筒锥度(莫氏)

/

4#

/

规格

设备净重(kg )

3600

3600

3600

长*宽*高(mm)

2600*2000*2000

2600*2000*2000

2600*2000*2000

其它

加购配置

卡盘,排屑机

卡盘,排屑机

卡盘,排屑机

适用于

车、钻、攻、铣(盘类)

车、钻、攻、铣(盘类、轴类)

车、钻、攻、铣(盘类、轴类)
