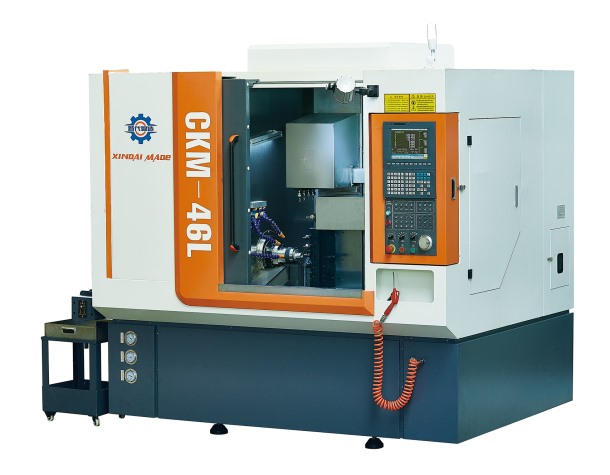

CKM46-L数控车床(带刀塔带尾顶)车铣复合数控机床
CKM46-L数控车床(带刀塔带尾顶)车铣复合数控机床
CKM46-L数控车床(带刀塔带尾顶)车铣复合数控机床


CKM46-L数控车床带刀塔带尾顶车铣复合数控机床  技术文件



产品型号:CKM46-L 数控车床带纵切带尾顶车铣复合数控机床X轴最大行程 260mm Z轴最大行程 400mm

产品名称:46数控车床带纵切带尾顶车铣复合数控机床(车铣复合机—4侧+4端+8铣切刀+Y轴+带尾顶

品牌: 大英新代





   我们非常乐意为贵公司提供优质的产品以及全面的技术服务,敝司将保证产品质量,提供完善的售前、售后服务! 如您有任何疑问,请随时我联系。

 联络人: 温先生  全国服务热线:13929480028(带微信功能,可加微信)

QQ: 897154365  E-Mail: jyfactory@163.com    http://www.china-cnc-lathe.com


品名

规格型号

单位

数量

单价(万)

税点(17%)

备注

46数控车床(带纵切带尾顶)车铣复合数控机床

46数控车床(带纵切带尾顶)车铣复合数控机床(车铣复合机—4侧+4端+8铣切刀+Y轴+带尾顶













付款方式:

交货时间:
















        46数控车床(带纵切带尾顶)车铣复合数控机床(车铣复合机—4侧+4端+8铣切刀+Y轴+带尾顶)             46数控车床(带纵切带尾顶)车铣复合数控机床 结构图        46数控车床(带纵切带尾顶)车铣复合数控机床 结构图

一、基本配置:

序号

机床型号:

CKM46-L

数量:

1

单价:



主 要 配 置



名称

品牌

型号/功率

备注

1

机床控制器:

台湾新代

21TB

总线绝对值

2

Y轴驱动器及电机:

台湾新代

驱动器(4KW)、新代包套电机(带刹车2.4KW)

总线绝对值

3

Z/X轴驱动器及电机:

台湾新代

驱动器(4KW)、新代包套电机(1.7KW )

总线绝对值

4

主轴驱动器:

台湾新代

驱动器(11KW)



5

主轴电机:

台湾新代



新代包套电机(5.5KW)



6

排刀方式

自制

一体排刀架



7

动力头电机驱动

台湾新代

1.7KW



8

丝杆:

台湾上银或者银泰

P4级



9

导轨:

台湾上银或者银泰

P4级



10

主轴:

台湾通福主轴

A2-5



11

机架材质:

广东铸件

连体整体床身



12

动力头

端侧面各4个头

ER20



1

自动润滑系统

昱普

2L



2

液压夹紧系统

格耀

成套液压站



3

三色LED 指示灯

HNDT

24VLED



4

冷却系統

广东精匠

180W高压水泵



5

工作照明灯



LED



6

拉杆一条  索套一个  夹头一个







7

一体刀座(¢20内孔:4位  方20外圆:5位)



一体刀座



8

内六角扳手和说明书个一套







9

自动接料装置



其他选配





二、价格:

总价:



大写:



备注:含税○   不含税●

交期

20天

付款方式



其他

含税加10%



三、主要技术参数指标:

导轨滑动方式

直线导轨

加工范围

X轴最大行程

260mm

Y轴最大行程

500mm

Z轴最大行程

400mm

最大回转直径

500mm

刀台回转直径

260mm

移动速度

X轴G00速度

18M/MIN

Y轴G00速度

18M/MIN

Z轴G00速度

18M/MIN

主轴

型号

A-5

主轴通孔

56mm

主轴最高转速

4000r/m

最大通过棒料

45mm

刀架

排刀方式

一体刀座

刀柄型号

排刀20*20  镗孔20

动力头

齿轮传动

4+4(段侧面各4个头, 20)

机床重量

设备净重(T)

3.5T

机床尺寸

长*宽*高(mm)

2250*1800*2300

尾顶
















大英新代数控车床检验数据

序号

检验项目

验收结果

允许值

备注

1

加工精度

X轴

±0.005

±0.01



Y轴

±0.005

±0.01



Z轴

±0.005

±0.01



2

重复定位精度

X轴

±0.002

±0.05



Y轴

±0.002

±0.05



Z轴

±0.002

±0.01



3

加工精度

±0.005

±0.015



4

加工工件圆度

0.004

±0.005



5

加工工件平面度

0.02

0.02



6

加工工件的表面粗糙度

1.2

1.6



7

加工锥度(100MM

0.01

0.02



8

主轴跳动

0.004

0.007



9

液压刀塔重复精度



±0.006



10

主轴分度精度

0.005

1°



11

动力头直角度(50mm)

0.01

0.03













结论:



四、运输及准备事项:

1、卖方负责把机床运送到买房指定地点。中途一切费用由卖方负责。

2、机床到买方指定地点后,卸车费用由买方负责,卖方协助卸车,和搬运到指定地点。

3、买方需要准备物品:抗磨液压油(一台机28L)、导轨油、切削液、电缆线等必备物品。



五、机床特点:

1、该机床整体铸件床身,床身床脚采用树脂砂铸造,实效处理,采用超音频淬火。结构稳定,刚性可靠。

2、该机床内防护为整体移动内防护,比传统机床内防护效果提升百分之七十。有效阻挡了铁渣和切削水和杂物进入丝杆导轨,更好防护了电器设备。不仅有利的机床的保养和清理工作,更加延迟的机床的使用寿命。

      3、Z轴采用日本小巨人设计结构,导轨为水平台阶式放置,大大提高了导轨的耐磨性和刚性。

       4、机床使用自动润滑计量油排,确保每个需要润滑的位置都有润滑油进入。

         5、机床控制系统和伺服均采用总线绝对值,开机不用回零点。

 技术服务要求

1、安装调试:卖方现场免费安装、调试设备,并对操作人员进行简单培训,如操作人员无操作经验,短时间无法进行正常生产,操作人员需到我公司进行培训,吃住自负。

2、技术支援:卖方提供有效的技术支援,可跟根据产品的技术特性,进行加工程序优化参考。为卖方所需要加工的产品的夹具、治具在设计应用方面提供支援。

3、保修期限:机床验收后,机床提供12个月免费保修,保修期内免费维修服务,且服务及时有效。若机床出现非机床自身质量问题引起的维修,卖方需要收取服务费。

4、服务时间承若:卖方在接到机床故障报修2个小时内做出处理。如需要到现场,24个小时内,售后服务人员到现场处理(省內)。

5、保修期满后服务:保修期满后,卖方可长期向买方提供全面优惠的易损维修配件。且维修配件以卖方的采购成本卖向买方提供。如需卖方到现场更换,需另收人工差旅费。

、验收:

1、验收标准:安装技术要求标准进行验收。或者按照客户订单要求进行验收。

2、在买方工厂进行安装、调试完成进行最终验收,按国标(GB/T8771.2-1998)和技术协定内容验收设备几何和位置精度并加工标准试件,双方确认。

3、客戶可到本工厂进行机床验收(费用由买方自行负责).

4、卖方在安装、调试好机床身边后,买方应在<<验收合格>>单或者送货单上面签字,若有品质异议应在收到机床后七日内书面向供方提出,否则视为品质合格。

八、机床工作环境

1、电压:~380V±10%

2、频率: 50±1HZ

3、环境温度:5~40°C

4、相对湿度:<90%

5、最大功率15KW

九、其他事项:



其他未写明事项由买卖双方协商处理。
