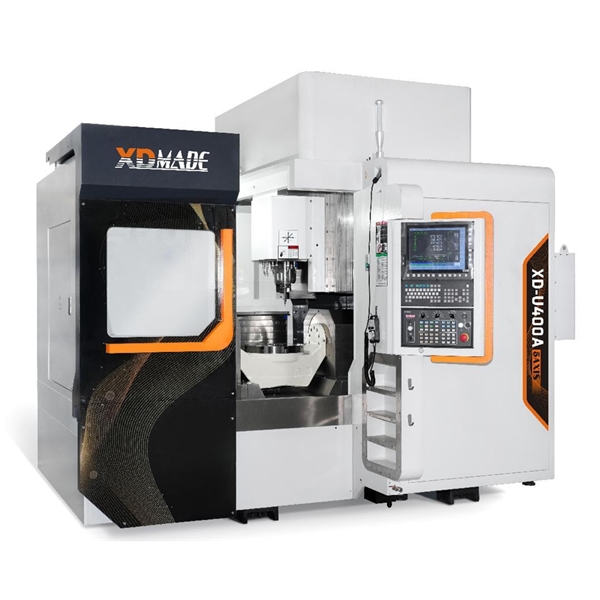

XD-U400A-HSKA63高速五轴加工中心（新代220MA-5-15-S五轴数控系统）
主轴鼻端至工作台距离135-535mm（A轴位于0度时）；工作台尺寸Φ400mm
一、机床标准配置
1．新代220MA-5-15-S五轴数控系统
2．X、Y、Z三轴新代伺服驱动
3．A、C轴直驱高精专用驱动
4．A、C轴圆光栅
5．X、Y、Z三轴油脂润滑系统
6．主轴恒温水冷系统（±0.5℃）
7．HSKA63-15KW电主轴
8．24位伺服刀库
9．机床清洗水枪
10． 油脂润滑总承
11． 机床清理风枪
12． LED工作灯
13． LED报警灯
14． 工具箱及地脚螺丝
15． 变压器
16． 机械、电机、操作说明书
17． 电气箱恒温空调
18． 三轴滑轨伸缩护罩
19． 精密接触对刀仪
二、机械参数表
|
项 目 |
单 位 |
U400A-HSKA63 |
|
X/Y/Z轴行程 |
mm |
500×700×400 |
|
主轴鼻端至工作台距离（A轴位于0度时） |
mm |
135-535 |
|
工作台尺寸 |
mm |
Φ400 |
|
工作台最大承重 |
Kg |
300 |
|
主轴 |
||
|
主轴锥柄 |
|
HSKA63 |
|
主轴最高转速 |
r/min |
18000 |
|
主轴功率 |
KW |
15KW |
|
伺服轴 |
||
|
X/Y/Z轴马达 |
KW |
3.1/3.1/3.9 |
|
X轴快速移动 |
mm/min |
24000 |
|
Y轴快速移动 |
mm/min |
24000 |
|
Z轴快速移动 |
mm/min |
24000 |
|
A轴快速进给 |
r/min |
80 |
|
C轴快速进给 |
r/min |
150 |
|
X/Y/Z轴定位精度 |
mm |
±0.006/300mm(JIS标准) |
|
A/C轴定位精度 |
arcsec |
±5 |
|
A/C轴重复定位精度 |
arcsec |
2 |
|
刀具 |
||
|
刀具最大长度 |
mm |
200含刀柄 |
|
刀具最大重量 |
Kg |
6 |
|
满刀最大刀具直径 |
mm |
80 |
|
邻空刀最大刀具直径 |
mm |
150 |
|
刀具库 |
||
|
刀具库型式 |
|
圆盘式刀臂刀库 |
|
刀具库装刀数量 |
pic |
24 |
|
其它 |
||
|
空压源要求 |
kg/cm2 |
6 |
|
机床动力需求 |
Kw |
30 |
|
设备占地面积 |
mm |
3120×3900×2700 |
|
机床总重量 |
KG |
约7000 |
三、转台参数
|
力矩电机摇篮五轴 |
||
|
A 轴（倾斜轴） |
||
|
额定转速 |
r/min |
30 |
|
额定扭矩 |
N.m |
557 |
|
最大扭矩 |
N.m |
845 |
|
刹车气压 |
MPa |
0.5-0.6 |
|
刹车加紧扭矩 |
N.m |
≥2000 |
|
C轴（回转轴） |
||
|
额定转速 |
r/min |
60 |
|
额定扭矩 |
N.m |
393 |
|
刹车气压 |
MPa |
0.5-0.6 |
|
刹车加紧扭矩 |
N.m |
≥1000 |
|
其它 |
||
|
盘面直径 |
mm |
400 |
|
最大工件直径 |
mm |
580 |
|
倾斜轴回转角度 |
deg |
±120° |
|
键槽宽度 |
mm |
12H7 |
|
工件负载重量 |
kg |
300 |
四、 关键零部件供应商
|
组件类別 |
部件名称 |
品牌 |
|
床身 |
X/Y/Z线轨 |
高级树脂砂灰铸铁 |
|
线轨 |
X轴 |
上银/银泰（滚柱P級35宽） |
|
线轨 |
Y轴 |
上银/银泰（滚柱P級35宽） |
|
线轨 |
Z轴 |
上银/银泰（滚柱P級35宽） |
|
丝杆 |
X/Y/Z轴 |
上银（外徑32mm/C3級） |
|
A/C转台 |
|
UBT |
|
主轴 |
电主轴 |
合资 |
|
X/Y/Z三轴轴承 |
轴承 |
SKF |
|
螺杆预拉系統 |
螺杆预拉螺母 |
台湾盈锡 |
|
集中润滑方式 |
油脂润滑 |
宝腾 |
|
主轴冷却方式 |
恒温水冷 |
瑞科 |
|
照明系統 |
日光灯 |
LED |
|
X/Y/Z三轴驱动 |
|
新代 |
|
A/C轴驱动 |
|
新代 |
|
A/C圆时栅 |
|
天时/国侧 |
|
电气组件 |
控制器 |
新代-220MA-5-15-S |
|
X/Y/Z轴伺服马达 |
新代 |
|
|
变压器 |
合资 |
|
|
继电器模组 |
新代 |
|
|
电磁接触器/电磁开关 |
施耐德 |
|
|
近接开关 |
日本欧姆龙 |
|
|
气动元件 |
|
|
|
电控箱恒温空调 |
|
瑞科 |
|
主轴恒温水冷机 |
|
瑞科 |
如有供应商供应不上，將以同等品质的品牌代替。
