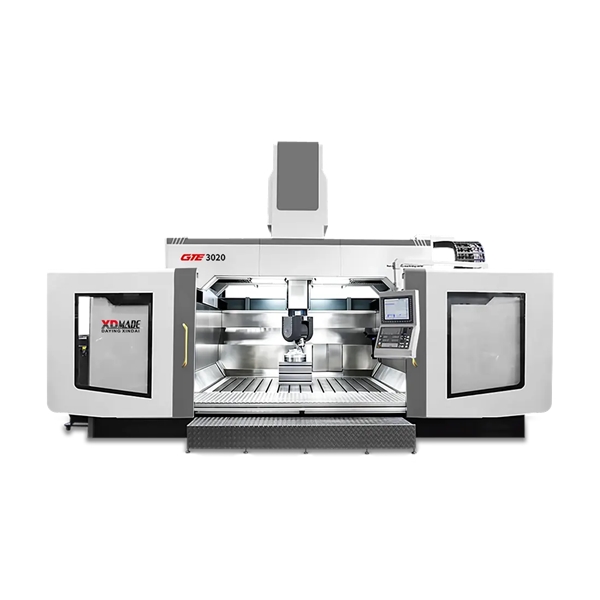

FAC系列天车龙门五轴加工中心 (共3款： FAC3020、FAC4030、FAC5040）配 SETCO 双摆头与 SIEMENS 840Dsl）

一、产品型号： FAC系列天车龙门五轴加工中心：含 FAC3020/FAC4030/FAC5040 三款，工作台 3000×2000~5000×4000mm，配 SETCO 双摆头与 SIEMENS 840Dsl，主轴最高 24000rpm，适合大型模具与复杂曲面。

二、产品特点
高速度、高精度

板式结构、高刚性

全功能、全封闭

获国家专利的独特横梁装置

配 SETCO 五轴头 + SIEMENS 840Dsl 系统

天车（龙门移动式）结构，适合大型模具与复杂曲面

台湾产轮盘式/链式刀库可选，换刀高效

项目	Item	单位 Units	FAC3020	FAC4030	FAC5040
龙门宽度	Gantry width	mm	3000	4000	5000
工作台尺寸	Table size	mm	3000×2000	4000×3000	5000×4000
行程 X 轴	X-axis travel	mm	3100	4100	8200
行程 Y 轴	Y-axis travel	mm	2500	3500	4500
行程 Z 轴	Z-axis travel	mm	1250	1250	1250
快速进给速度（G00）	Rapid traverse rate (G00)	m/min	48	48	48
加工进给速度（G01）	Cutting feed rate (G01)	m/min	20	20	20
最小设定	Minimum setting	mm	0.001	0.001	0.001
定位精度	Positioning accuracy	mm	0.01	0.01	0.01
重复定位精度	Repeat positioning accuracy	mm	0.01	0.01	0.01
刀库刀具数	Tool magazine capacity	Pcs	32/40/60	32/40/60	32/40/60
主轴锥度	Spindle taper	/	HSK A63, A100	HSK A63, A100	HSK A63, A100
主轴最大转速	Max. spindle speed	rpm	12000/15000/18000/24000	同左	同左
主轴功率	Spindle power	kW	22/30/42	22/30/42	22/30/42
A/C 轴转速	A/C-axis speed	rpm	60/60	60/60	60/60
A/C 轴旋转角度	A/C-axis rotation angle	degree	±110/±360	±110/±360	±110/±360
A/C 轴扭矩	A/C-axis torque	N·m	1378/1500	1378/1500	1378/1500
A/C 轴定位精度	A/C-axis positioning accuracy	arcsec	15″/10″	15″/10″	15″/10″
A/C 轴重复定位精度	A/C-axis repeat positioning accuracy	arcsec	±2″	±2″	±2″
滚珠丝杠	Ball screw	/	THK、HIWIN、PMI	同左	同左
直线导轨	Linear guide rail	/	HIWIN、THK	同左	同左
数控系统	CNC system	/	SIEMENS 840Dsl	同左	同左
电气系统	Electrical system	/	执行 GB 19517-2008 标准	同左	同左
机床重量	Machine weight	T	30	40	50

中文	English	参数
龙门宽度	Gantry width	4000 mm
工作台尺寸	Table size	4000×3000 mm
行程 X 轴	X-axis travel	4100 mm
行程 Y 轴	Y-axis travel	3500 mm
行程 Z 轴	Z-axis travel	1250 mm
快速进给速度（G00）	Rapid traverse rate (G00)	48 m/min
加工进给速度（G01）	Cutting feed rate (G01)	20 m/min
最小设定	Minimum setting	0.001 mm
定位精度	Positioning accuracy	0.01 mm
重复定位精度	Repeat positioning accuracy	0.01 mm
刀库刀具数	Tool magazine capacity	32/40/60 Pcs
主轴锥度	Spindle taper	HSK A63, A100
主轴最大转速	Max. spindle speed	12000/15000/18000/24000 rpm
主轴功率	Spindle power	22/30/42 kW
A/C 轴转速	A/C-axis speed	60/60 rpm
A/C 轴旋转角度	A/C-axis rotation angle	±110/±360 degree
A/C 轴扭矩	A/C-axis torque	1378/1500 N·m
A/C 轴定位精度	A/C-axis positioning accuracy	15"/10" arcsec
A/C 轴重复定位精度	A/C-axis repeat positioning accuracy	±2" arcsec
滚珠丝杠	Ball screw	THK、HIWIN、PMI
直线导轨	Linear guide rail	HIWIN、THK
数控系统	CNC system	SIEMENS 840Dsl
电气系统	Electrical system	执行 GB 19517-2008 标准
机床重量	Machine weight	40 T

中文	English	参数
龙门宽度	Gantry width	5000 mm
工作台尺寸	Table size	5000×4000 mm
行程 X 轴	X-axis travel	8200 mm
行程 Y 轴	Y-axis travel	4500 mm
行程 Z 轴	Z-axis travel	1250 mm
快速进给速度（G00）	Rapid traverse rate (G00)	48 m/min
加工进给速度（G01）	Cutting feed rate (G01)	20 m/min
最小设定	Minimum setting	0.001 mm
定位精度	Positioning accuracy	0.01 mm
重复定位精度	Repeat positioning accuracy	0.01 mm
刀库刀具数	Tool magazine capacity	32/40/60 Pcs
主轴锥度	Spindle taper	HSK A63, A100
主轴最大转速	Max. spindle speed	12000/15000/18000/24000 rpm
主轴功率	Spindle power	22/30/42 kW
A/C 轴转速	A/C-axis speed	60/60 rpm
A/C 轴旋转角度	A/C-axis rotation angle	±110/±360 degree
A/C 轴扭矩	A/C-axis torque	1378/1500 N·m
A/C 轴定位精度	A/C-axis positioning accuracy	15"/10" arcsec
A/C 轴重复定位精度	A/C-axis repeat positioning accuracy	±2" arcsec
滚珠丝杠	Ball screw	THK、HIWIN、PMI
直线导轨	Linear guide rail	HIWIN、THK
数控系统	CNC system	SIEMENS 840Dsl
电气系统	Electrical system	执行 GB 19517-2008 标准
机床重量	Machine weight	50 T
