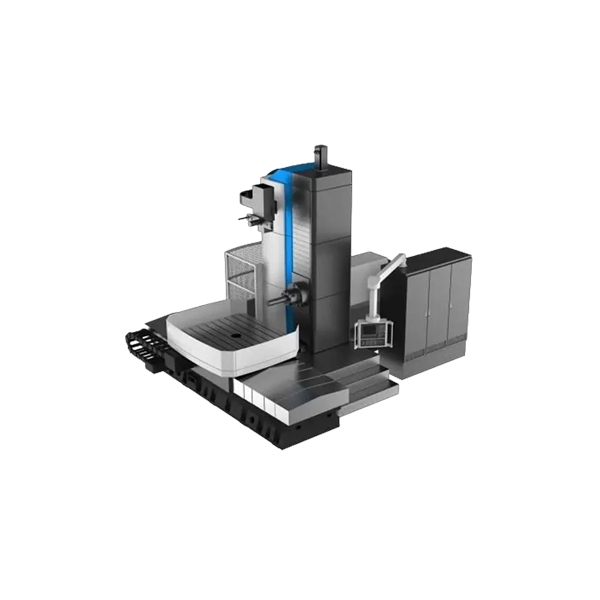

一、型号： HBC系列 数控卧式镗铣加工中心
动柱式结构，工作台固定于床身底座，重载刚性极佳，长期重切不变形
导轨可选三轴滑轨或二线一硬，兼顾刚性与动态响应
X/Y/Z/W 全轴光栅尺（或电子尺）闭环反馈，定位精度可靠
绝对坐标系统，无需回零，大幅缩短辅助时间
五轴（X/Y/Z/W/B）控制，四轴联动，B 轴工作台任意角度定位
台湾进口链式刀库（40/60 把），机械手快速换刀
面向大型箱体类零件重载加工
主轴油冷 + 高扭矩，长时重切稳定
三、技术参数
| 项目 | Item | 单位 Units | HBC110/130 | HBC160 |
|---|---|---|---|---|
| 工作台横向行程 X 轴 | X-axis travel (table transverse) | mm | 2000/3000 | 4100 |
| 主轴箱上下行程 Y 轴 | Y-axis travel (spindle head vertical) | mm | 1800/2100 | 3000 |
| 工作台纵向行程 Z 轴 | Z-axis travel (table longitudinal) | mm | 1500/1800 | 2000 |
| 主轴伸缩行程（W） | W-axis travel (spindle stroke) | mm | 500/700 | 1000 |
| 工作台尺寸 | Table size | mm | 1440×1600 | 3000×3000 |
| 工作台最大荷重 | Max. table load | kg | 8000 | 20000 |
| 主轴（S 轴）直径 | Spindle diameter (S-axis) | mm | Ø110/130 | Ø160 |
| 主轴（S 轴）锥度 | Spindle taper (S-axis) | / | ISO NO.50 | ISO NO.50 |
| 主轴刀柄锥度 | Spindle taper (tool shank) | / | BT50 | BT50 |
| 主轴拉紧螺栓 | Spindle drawbar | / | MAS II（MAS I*） | MAS II（MAS I*） |
| 主轴马达（连续/30分） | Spindle motor power (continuous / 30-min) | kW | 22/26 | 30/45 |
| 主轴最大扭矩 | Max. spindle torque | N·m | 1500/1800 | 1500/1800 |
| 主轴最大转速 | Max. spindle speed | rpm | 2500 | 2000 |
| 主轴冷却系统 | Spindle cooling system | / | 油冷机 | 油冷机 |
| 回转台（B 轴）T 型槽 | B-axis rotary table T-slots | / | 22×9 | 22×15 |
| 回转台（B 轴）转速范围 | B-axis rotary table speed range | rpm | 1 | 6 |
| 回转台最大切削扭矩 | Max. rotary table cutting torque | kg | 13500 | 28500 |
| 回转台（B 轴）旋转定位 | B-axis rotary table indexing | arcsec | 10″ | 10″ |
| 回转台重复精度 | Rotary table repeatability | arcsec | 5″ | 5″ |
| 刀具容量 | Tool magazine capacity | PCS | 40/60 | 40/60 |
| 最大刀具直径 | Max. tool diameter | mm | 120/250 | 120/250 |
| 允许最大刀具重量 | Max. tool weight allowance | kg | 25 | 25 |
| 换刀时间 | Tool change time | sec | 16 | 16 |
| X 轴伺服马达 | X-axis servo motor | kW | 6（αiF40/3000B） | 9（αiF40/3000B） |
| Y、Z、W 轴伺服马达 | Y/Z/W-axis servo motors | kW | 6（αiF40/3000B） | 6（αiF40/3000B） |
| B 轴伺服马达 | B-axis servo motor | kW | 4（αiF22/3000B） | 6（αiF40/3000B） |
| 控制轴数 | Number of controlled axes | / | 5 | 5 |
| 同时控制轴数 | Number of simultaneous controlled axes | / | 4 | 4 |
| X、Y、Z 轴快速移动速度 | Rapid traverse rate (X/Y/Z) | m/min | 10 | 10 |
| W 轴快速移动速度 | Rapid traverse rate (W-axis) | m/min | 4 | 4 |
| 三轴定位精度（X/Y/Z/W） | Positioning accuracy (X/Y/Z/W) | mm | 0.01 | 0.01 |
| 轴向进给率 | Feed rate (axes) | mm/min | 0–4000 | 0–4000 |
| 外形尺寸（长×宽×高） | Overall dimensions (L×W×H) | mm | 8500×7800×4100 | 9500×7800×4100 |
| 机器重量 | Machine weight | kg | 26000 | 70000 |
| 总功率 | Total power consumption | KVA | 50 | 60 |
| 中文 | English | 参数 |
|---|---|---|
| 工作台横向行程 X 轴 | X-axis travel (table transverse) | 4100 mm |
| 主轴箱上下行程 Y 轴 | Y-axis travel (spindle head vertical) | 3000 mm |
| 工作台纵向行程 Z 轴 | Z-axis travel (table longitudinal) | 2000 mm |
| 主轴伸缩行程（W） | W-axis travel (spindle stroke) | 1000 mm |
| 工作台尺寸 | Table size | 3000×3000 mm |
| 工作台最大荷重 | Max. table load | 20000 kg |
| 主轴（S 轴）直径 | Spindle diameter (S-axis) | Ø160 mm |
| 主轴（S 轴）锥度 | Spindle taper (S-axis) | ISO NO.50 |
| 主轴刀柄锥度 | Spindle taper (tool shank) | BT50 |
| 主轴拉紧螺栓 | Spindle drawbar | MAS II（MAS I*） |
| 主轴马达（连续/30分） | Spindle motor power (continuous / 30-min) | 30/45 kW |
| 主轴最大扭矩 | Max. spindle torque | 1500/1800 N·m |
| 主轴最大转速 | Max. spindle speed | 2000 rpm |
| 主轴冷却系统 | Spindle cooling system | 油冷机 |
| 回转台（B 轴）T 型槽 | B-axis rotary table T-slots | 22*15 |
| 回转台（B 轴）转速范围 | B-axis rotary table speed range | 6 rpm |
| 回转台最大切削扭矩 | Max. rotary table cutting torque | 28500 kg |
| 回转台（B 轴）旋转定位 | B-axis rotary table indexing | 10" arcsec |
| 回转台重复精度 | Rotary table repeatability | 5" arcsec |
| 刀具容量 | Tool magazine capacity | 40/60 PCS |
| 最大刀具直径 | Max. tool diameter | 120/250 mm |
| 允许最大刀具重量 | Max. tool weight allowance | 25 kg |
| 换刀时间 | Tool change time | 16 sec |
| X 轴伺服马达 | X-axis servo motor | 9（αiF40/3000B） kW |
| Y、Z、W 轴伺服马达 | Y/Z/W-axis servo motors | 6（αiF40/3000B） kW |
| B 轴伺服马达 | B-axis servo motor | 6（αiF40/3000B） kW |
| 控制轴数 | Number of controlled axes | 5 |
| 同时控制轴数 | Number of simultaneous controlled axes | 4 |
| X、Y、Z 轴快速移动速度 | Rapid traverse rate (X/Y/Z) | 10 m/min |
| W 轴快速移动速度 | Rapid traverse rate (W-axis) | 4 m/min |
| 三轴定位精度（X/Y/Z/W） | Positioning accuracy (X/Y/Z/W) | 0.01 mm |
| 轴向进给率 | Feed rate (axes) | 0-4000 mm/min |
| 外形尺寸（长×宽×高） | Overall dimensions (L×W×H) | 9500×7800×4100 mm |
| 机器重量 | Machine weight | 70000 kg |
| 总功率 | Total power consumption | 60 KVA |
